【　レッツノート CF-FV1・CF-FV3・CF-FV4液晶パネル交換修理　】

CF-FV1・FV3・FV4の画面交換の手順

＊CF-FV1・FV3・FV4は同じ構造です。ここではCF-FV1のモデルを例に解説

全面的に割れていて何も表示されません

【関連URL】
　液晶故障の事例と原因

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

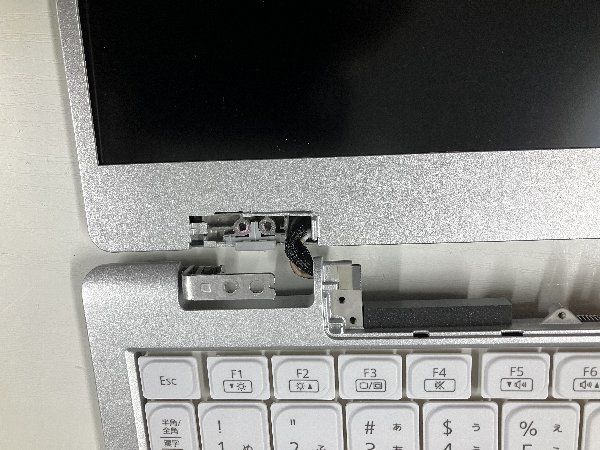

LCDユニットのヒンジカバーのネジを左右外す。

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具メーカー。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

LCDカバーのネジ隠しシールを4つ外す。
ネジが後ろに隠れています。針などで刃先が細い工具でカバーを取り出し。細い方がカバーに傷が付くのを防止できます

ネジを4つ外す

液晶カバーの上下と左右の隙間にヘラを挿し込んで隙間を作る。爪を外してスライド

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

構造上、中央の爪は固定されています。中央一か所のみ折れます

液晶ケーブルのテープとケーブルを外す

新しい液晶パネルを準備

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

液晶パネルは液晶ベゼル内側にはめ込む構造のため、液晶ベゼル内に収め天板と合わせる

液晶ベゼルは、本体部と上半身部を90度の角度で、ベゼル下側の爪に注意して先にはめ込む

液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て

ネジ隠しカバーは粘着が弱いです。両面テープをカバーのサイズに加工して貼り付け

薄くて加工が容易な両面テープ

【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　10mm　」を選択

•
  簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
  厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

Amazon274円

モノタロウ249円

アスクル-円

楽天市場1217円~

Yahooショッピング966円~

ヨドバシカメラ

正常表示されました。液晶交換完了
