【 東芝 T45/TGY PT45TGY-SWAを分解・液晶パネル交換修理 】

同じ構造のモデル一覧


T45/T:T45/TW T45/TG T45/TR
T45/R:T45/RW T45/RG T45/TG
T55/T:T55/TW T55/TG T55/TR
ヨドバシモデル:T45/NW T45/NG T45/NR
AZ65/T:AZ65/TW AZ65/TB AZ65/TG AZ65/TR AZ65/TWSD AZ65/TGSD
AZ55/T:AZ55/TW AZ55/TB AZ55/TG AZ55/TR AZ55/TWSD AZ55/TGSD
AZ45/T:AZ45/TW AZ45/TB AZ45/TG AZ45/TR
BB15/RB BB25/RB
AB25/RW AB15/RW

スペック・仕様表:東芝公式

液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認

東芝 T45/TGY PT45TGY-SWAの液晶パネル修理動画

* 東芝 T45/TGY PT45TGY-SWAと同じ構造の東芝 T45/33MGYの交換動画です。モデル名は違いますが構造はほぼ同じです。

T45/T AZ65/T AZ55/T AZ45/Tの画面交換の手順


画面が割れて何も見えない状態

【関連URL】
 液晶故障の事例と原因


バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


液晶パネルのネジ隠しカバーを取り外す。針などの細いピンを使用



ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

ヘラでベゼル開ける


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

ベゼル取り出し

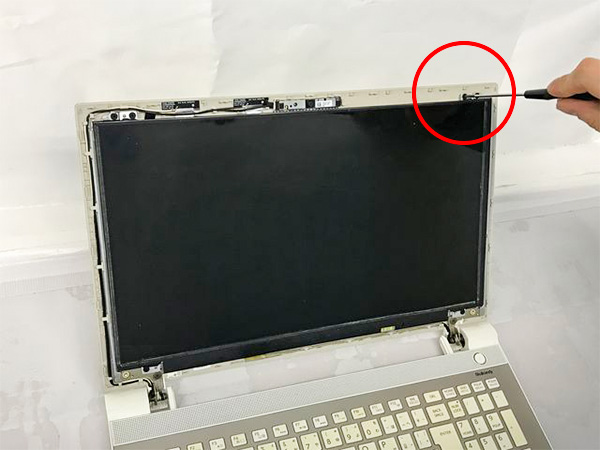

液晶のネジ取り出し

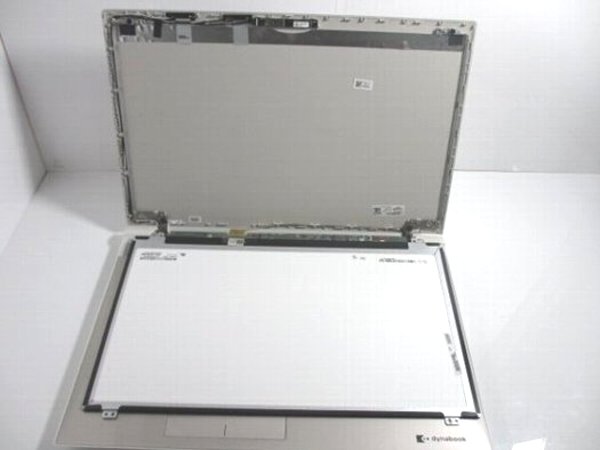

LCDコネクタを外す


新しい液晶の準備

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


液晶ケーブルを絶縁テープで固定


パソコン用絶縁テープ

3M 難燃性ポリエステルテープ 1350黒 12mmX66m 1350FB 1
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

ベゼルを戻していく際に隙間が残らないようにしっかりとはめ込んでください。


ネジ隠しカバーの粘着が弱ければ両面テープで補強します。


薄くて加工が容易な両面テープ

寺岡製作所 No 777 両面テープ 厚み0 16×幅25mm×長さ20m

幅(mm)は「 10mm 」を選択

  • 簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
    厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

逆の手順で元に戻し。正常表示されました。液晶交換完了
