【　R63/P R63/Aを分解・液晶パネル交換修理　】

その他モデルでも液晶フレーム、キーボード、カバーの形状が同じなら同じように交換できる可能性が高いです。
違うモデルでも交換できた場合は構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶フレーム

WEBカメラとフレームが同じか確認

キーボード

キーボードの枠や電源ボタンを確認

カバー

ネジ位置とFANの排気口を確認

R63/Aの画面交換の手順

●タッチパネルモデルの場合
表面のガラスが割れてタッチが異常動作します

●通常の液晶パネルの場合
液晶が割れてスジが入っています。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏ゴムカバー4つを取り外し

ゴムの下にあるネジ含めて、合計8個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

中央部にあるカバーを取り外し。星型のネジで固定されています。取り外し

星型ドライバー（ノートパソコン用）

トルクスドライバー 星型ドライバー T6 T8 T10Amazon自社発送　￥650円（税込）

•
  ノートパソコンで星型のネジが使用されているのはApple、HP、ASUSです。通常、本体カバーとSSD取り付けに使用されることが多いです。精密さが要求される個所ではありません。星型ドライバーは他の機器での利用も限定的になります。最小限、最安値のもので問題ありません。1本だけピンポイントに買うのと、廉価版になるドライバーセットを買うのに金額もほとんど違いがありません。20本以上のドライバーセットはお得に見えますが、実際には9割が使用することがないためおすすめはできません。

Amazon650円

モノタロウ1190円

アスクル1378円

楽天市場1110円~

ヨドバシカメラ1510円

ヒンジカバーを外す

SSDはｍSATAとM2タイプがあります。
・ｍSATAタイプのSSD

・M2タイプのSSD

バッテリーコネクタを取り外し

液晶カバーの隙間からヘラを入れてスライド

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

固定ネジを取り外し

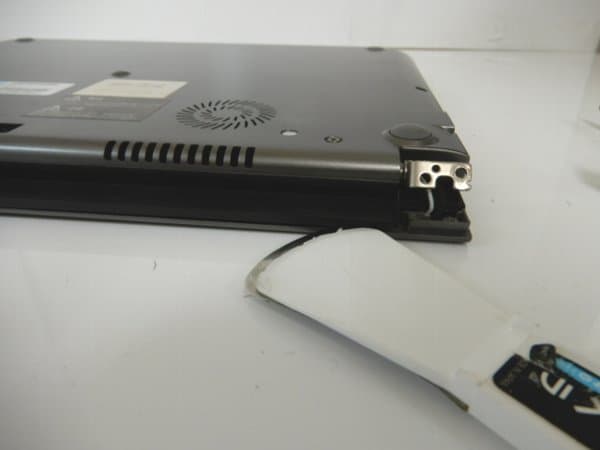

本体裏面から液晶カバーの隙間にヘラを入れてスライド

●タッチパネルの場合
タッチ用のケーブルを取り外し

タッチパネル（ガラス）が分離

●通常のタイプの液晶パネルの場合
液晶ケーブルのシールをはがす

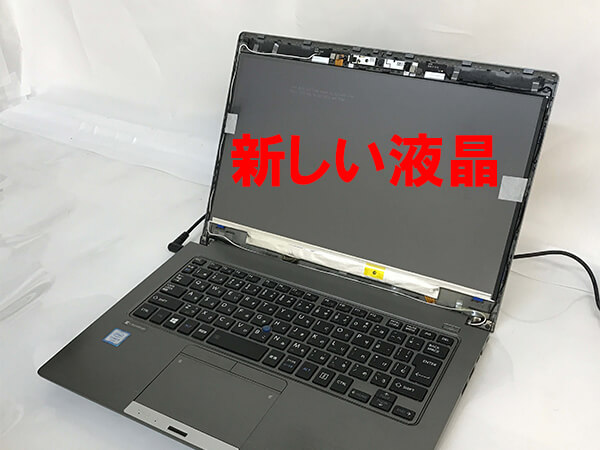

新しい液晶パネルに交換。鍵組の状態で表示が正常であることを確認

逆の手順で組み立て。正常表示されました
