【　SZ/MV W6SZMV7 W6SZMV5を分解・液晶パネル交換修理　】

SZ/MVの画面交換の手順

画面は割れていませんが何も表示されません

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し

ヒンジ固定ネジと、液晶ユニットに繋がっているケーブルを左右それぞれ取り外し

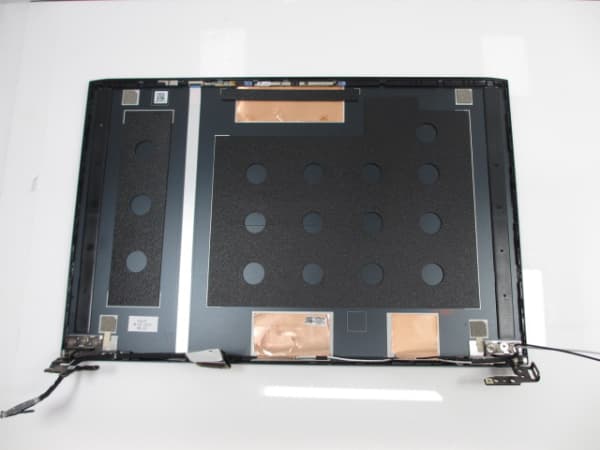

液晶ユニットと本体を分離

液晶フレームの隙間にヘラを入れて取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶パネルの左右から出ている両面テープを引き出す。
手繰り寄せながらテープが絡まないよう慎重に
シールが切れてしまった場合は、フレームの隙間からカーボンはがしヘラを使って両面テープを取り外し

取り外した両面テープ

液晶ケーブルを取り外し、液晶パネルを取り外し

新しい液晶パネルを用意

交換用液晶パネル

交換用の液晶パネル￥13,500円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon12,680円

楽天市場12,680円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

液晶パネルを交換。仮組の状態でアダプタだけを接続して表示をテスト
液晶ケーブルを固定するテープが再利用できない場合は絶縁テープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました
