【　Pro PK VJPK11 を分解・液晶パネル交換修理　】

Pro PK VJPK11 の液晶パネル修理動画

画面交換の手順

電源を入れると画面の一部が表示されません

【関連URL】
　液晶故障の事例と原因

本体裏のネジを外してキーボードを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し

液晶ケーブルを取り外し

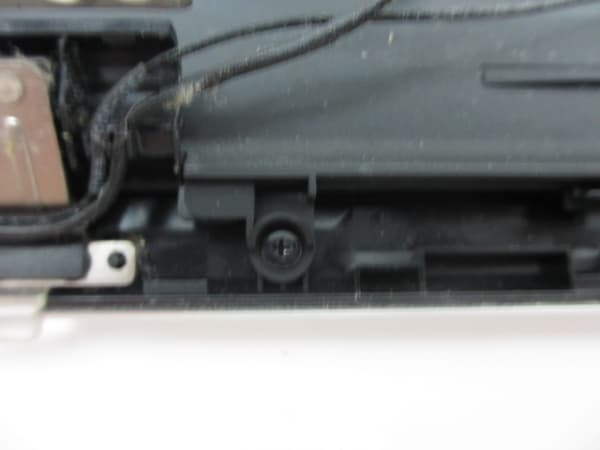

本体と液晶ユニットを分離

ネジを外して液晶ユニット下カバーを取り外し

ネジを外して液晶フレームを取り外し

液晶パネルを取り外し、液晶ケーブルを取り外し

新しい液晶パネルを用意

液晶パネルを交換。仮組の状態でアダプタだけを接続して表示をテスト
　液晶ケーブルを固定するテープが再利用できない場合は絶縁テープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました
