Inspiron14 5000・5401・5402・5405・5409のカバー・ヒンジコネクタ修理の手順

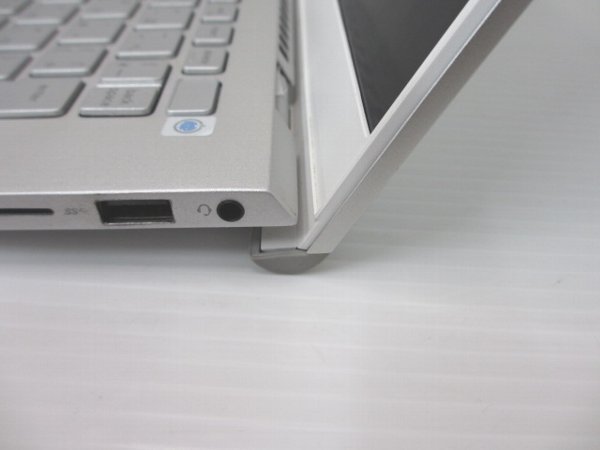

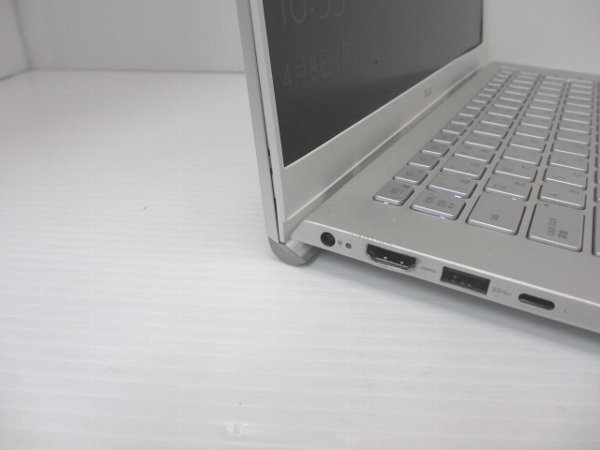

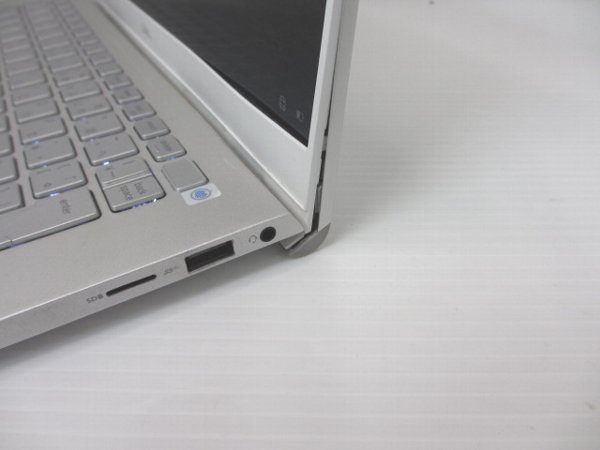

カバー・ヒンジが割れて左右に隙間が発生しています。

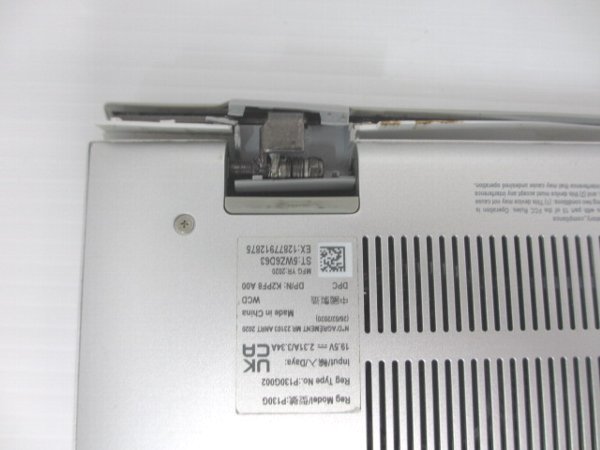

背面からも確認

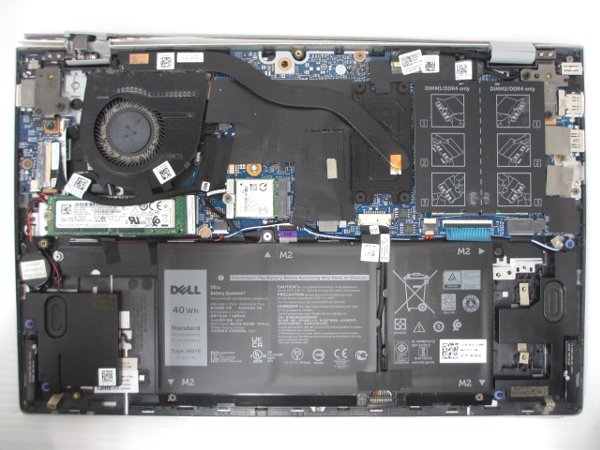

本体裏のネジ7本を取り外し
ノートパソコン向け（15インチ以下）ドライバー
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

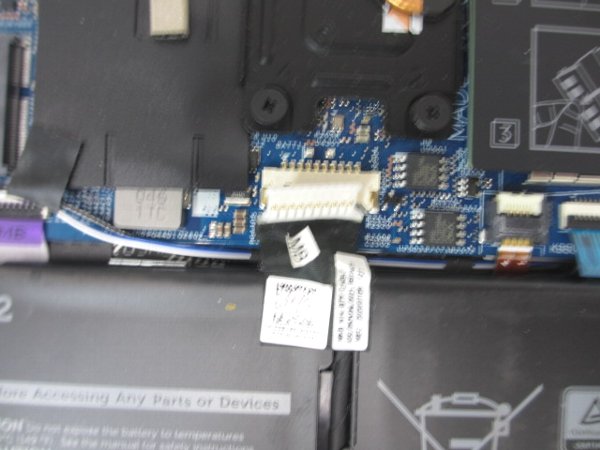

バッテリーコネクタを取り外し

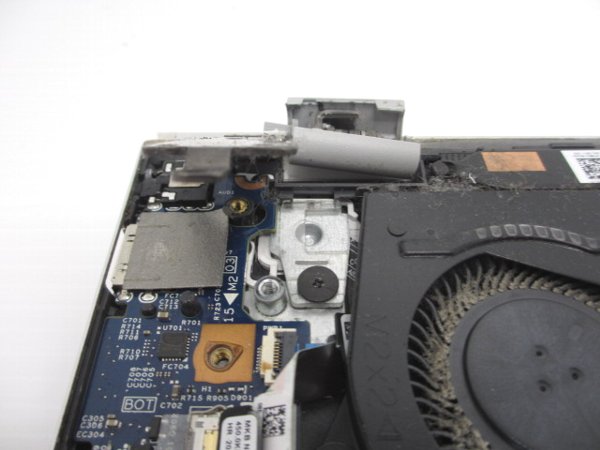

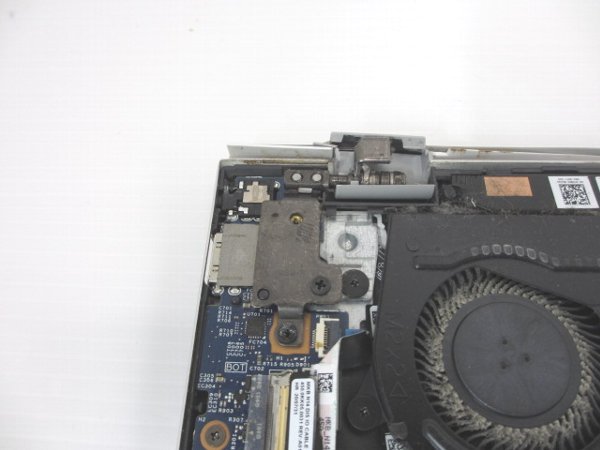

左ヒンジ固定ネジ2つを取り外し

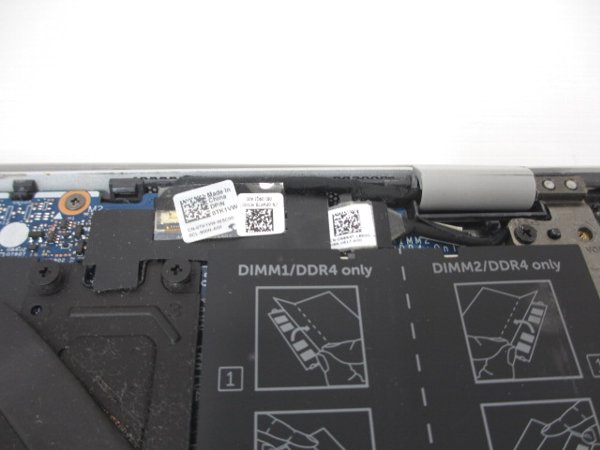

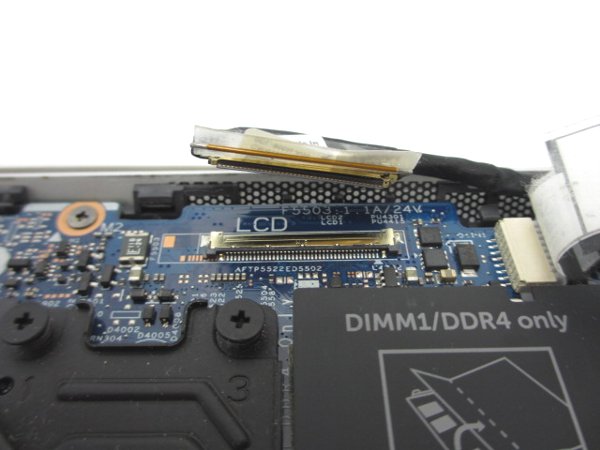

右のヒンジ固定ネジと液晶ケーブルを取り外し

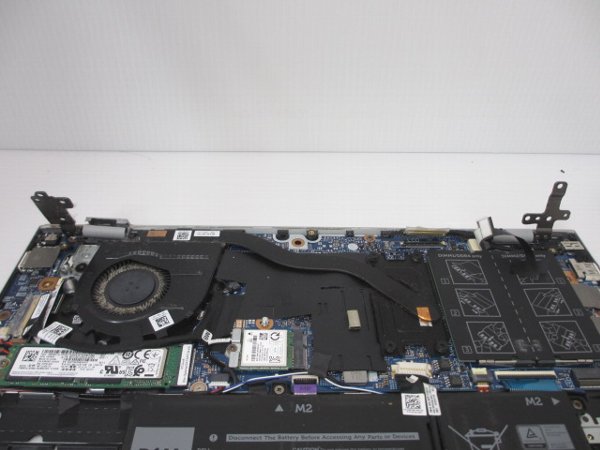

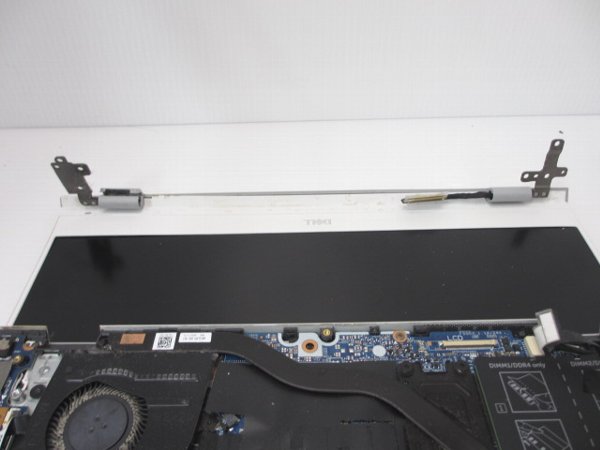

ヒンジを上向きにする

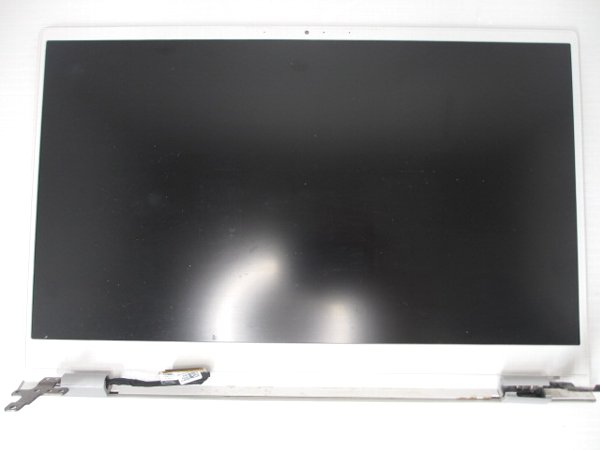

液晶パネルユニットをスライドして取り外し
液晶パネルを固定しているネジ3つを取り外し

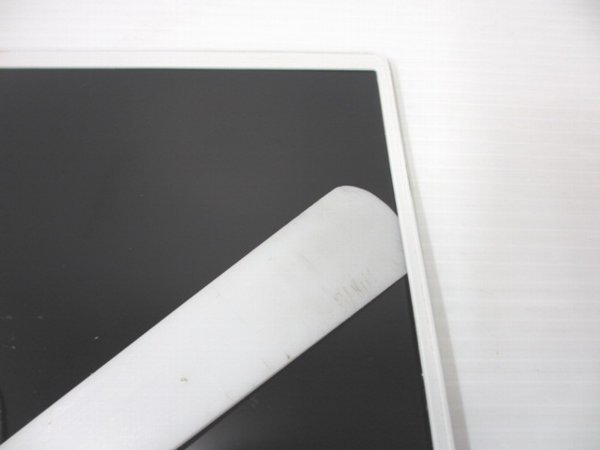

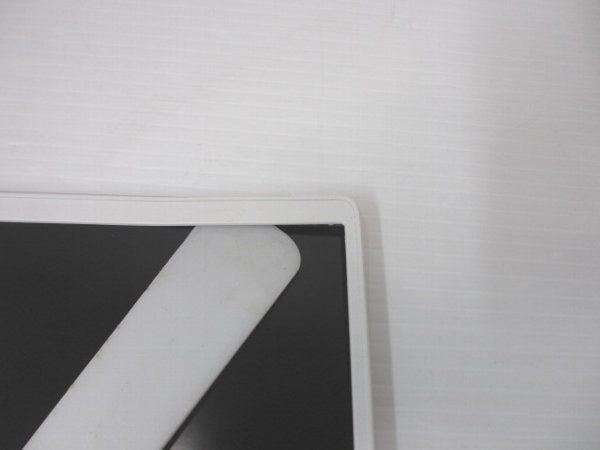

ヘラで画面下にあるカバーを取り外し
液晶カバー取り外し用ヘラ
【井上工具】ジラコヘラ 20mmAmazon自社発送 ￥67円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

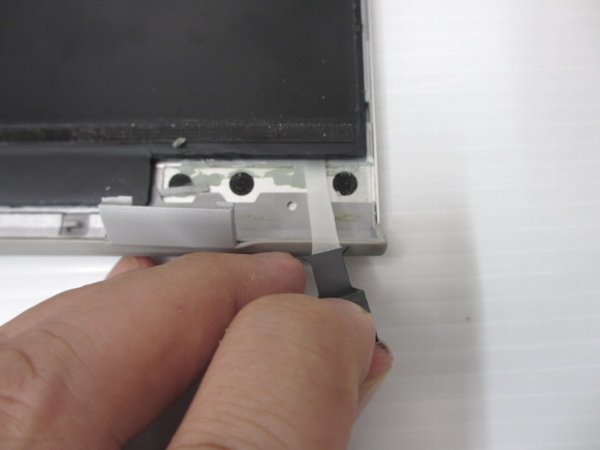

液晶パネルの左右下に黒いテープの端が少し出ています。両面テープになっています。黒い箇所をピンセットでつかんで真っ直ぐに引き出し
パソコン修理用ピンセット
【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送 ￥615円（税込）
ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

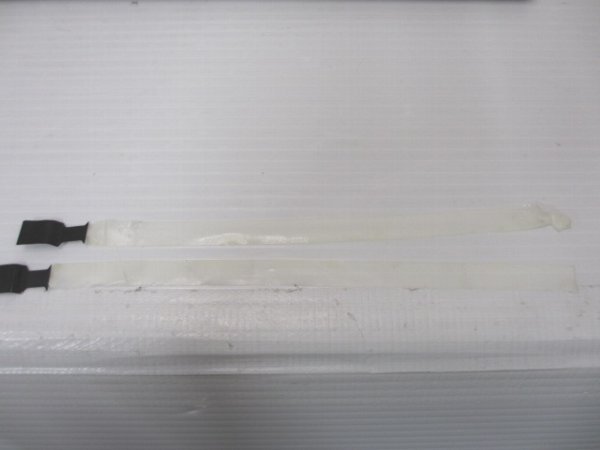

両面テープはゴム素材で出来ているので少しずつ慎重に上へと引っ張って剥がしていく

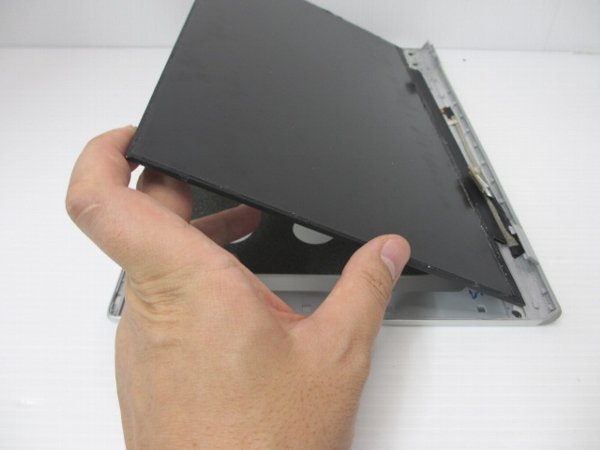

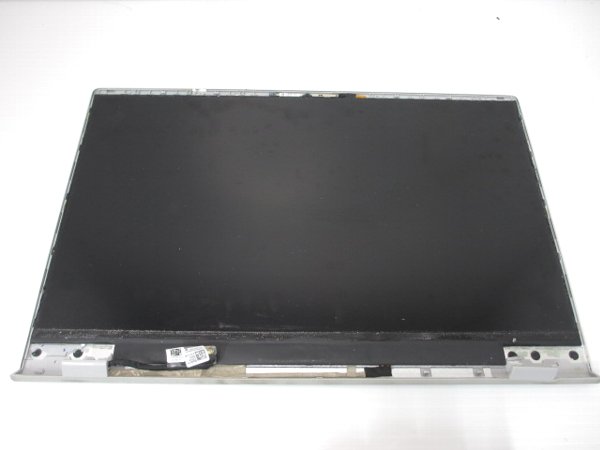

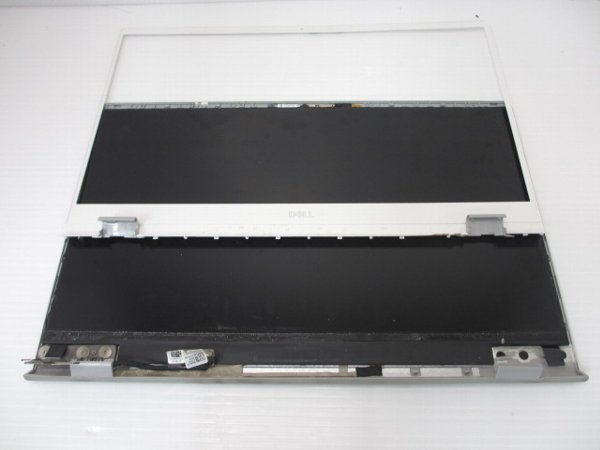

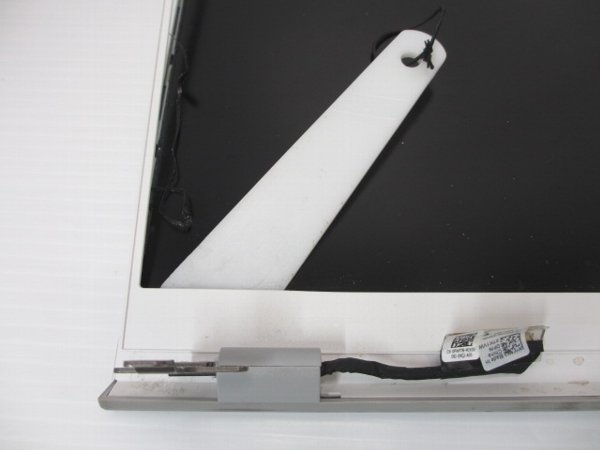

液晶パネルが取り外しできるようになります

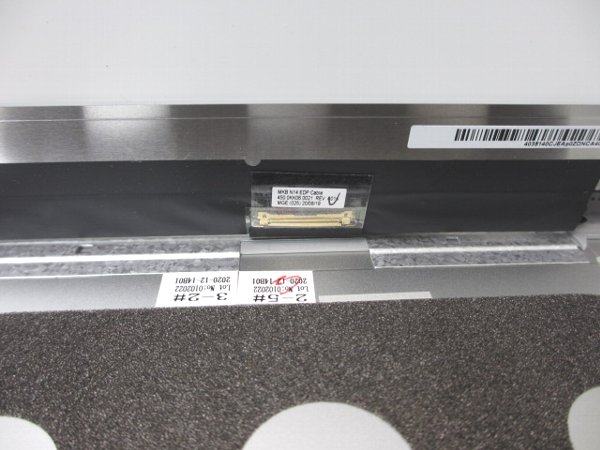

液晶パネルに接続されているケーブルを取り外し

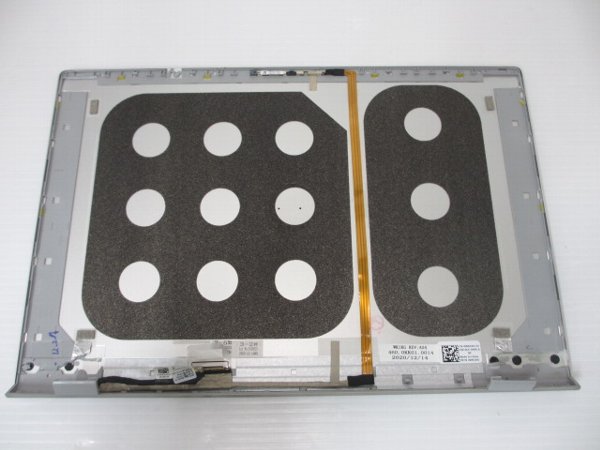

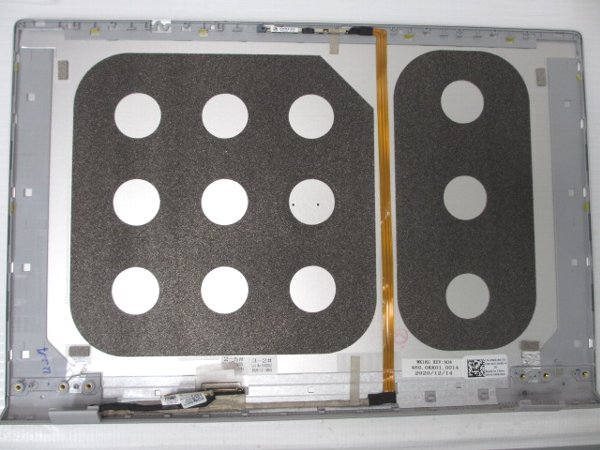

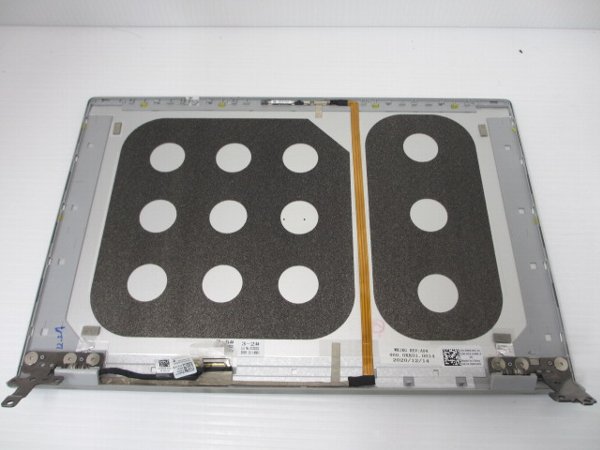

液晶パネルユニットを取り外し

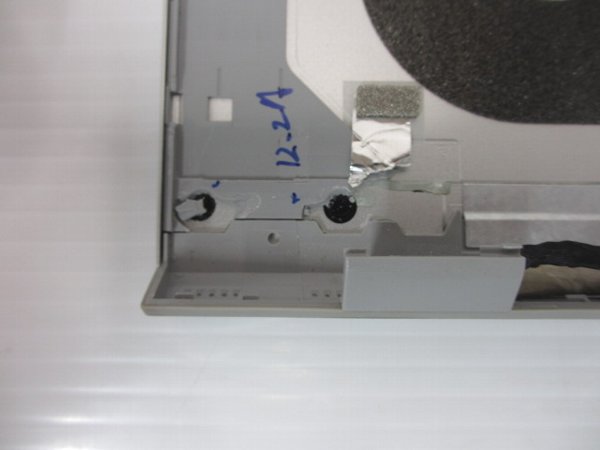

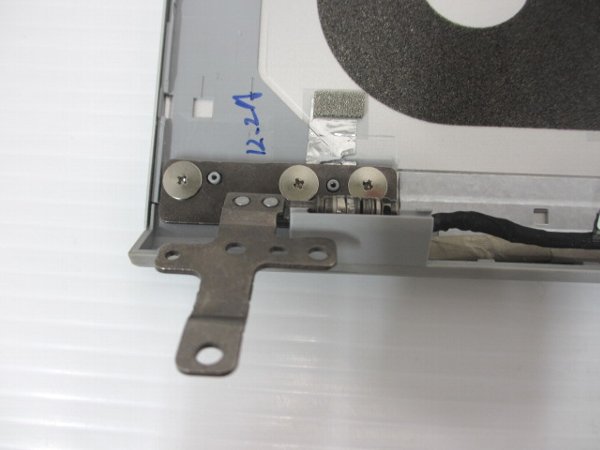

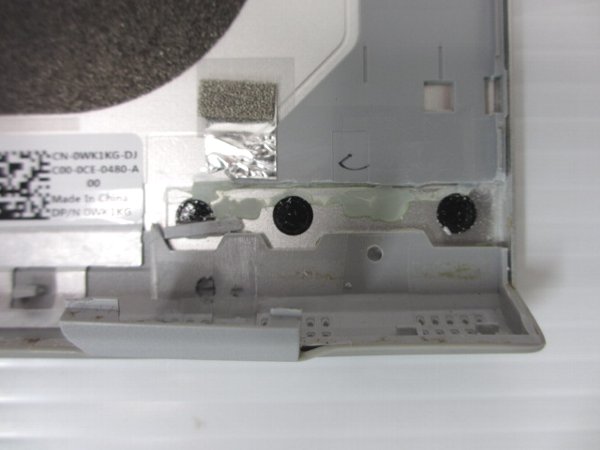

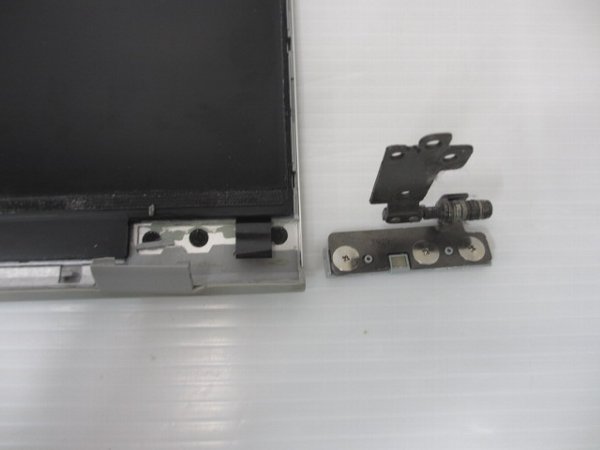

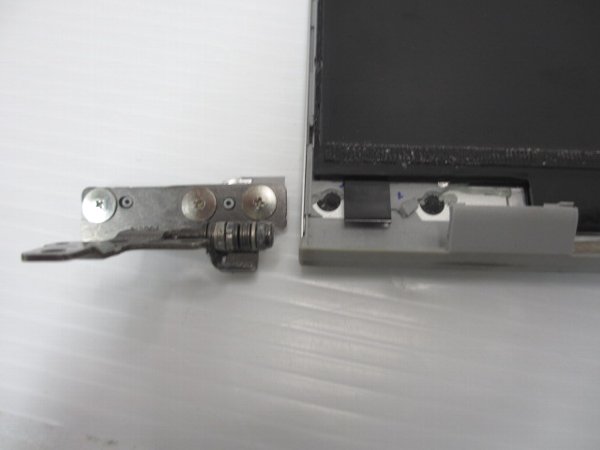

破損個所を確認

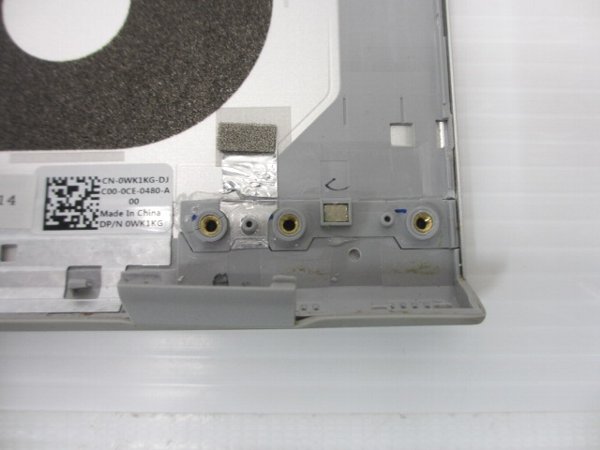

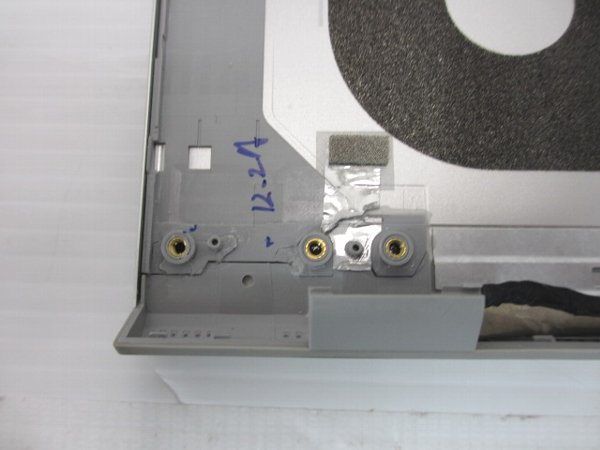

破損個所を補修
補修ができない状態ならカバーごと全交換します。

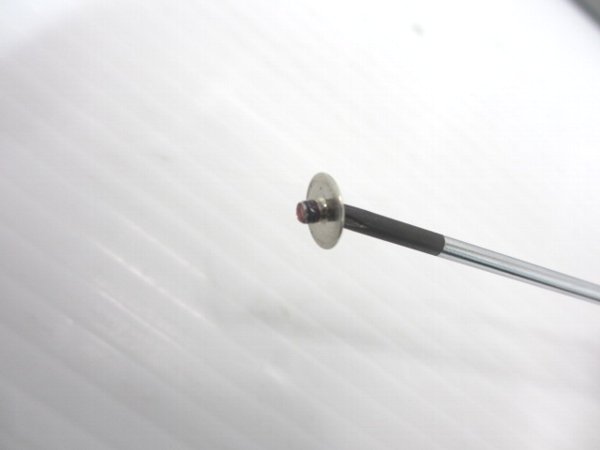

ネジが緩まないように緩み防止剤を添付（必須ではありません）
ネジ緩み防止剤
【ロックタイト】222
899円（税込・Amazon自社発送）
899円（税込・Amazon自社発送）
「 222シリーズ 」を選択
「低強度」の緩み防止剤です。ロックタイトには複数のシリーズが展開されていますが、取り外すときにも容易に緩めることができるタイプです。ネジ山に直接付けて使用します。

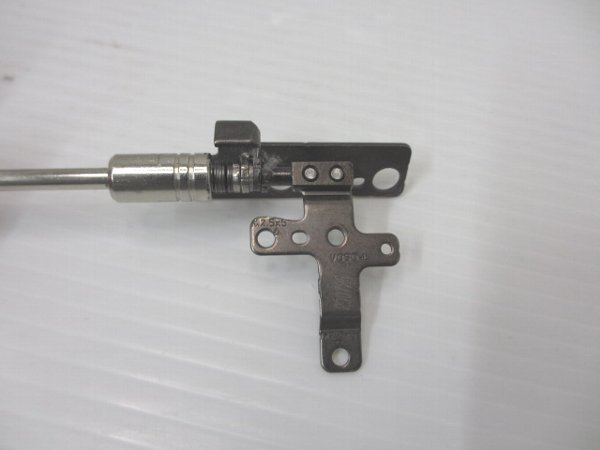

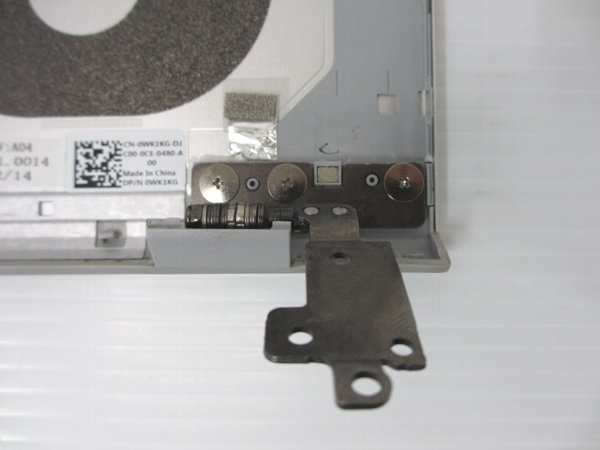

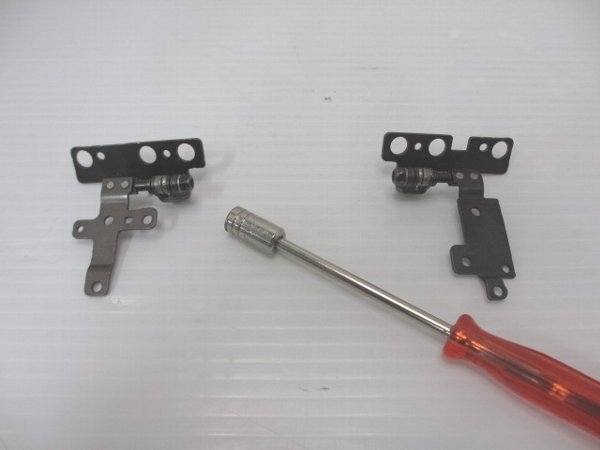

ヒンジが緩んでいる場合はねじを締めて調整
逆の手順で組み立て

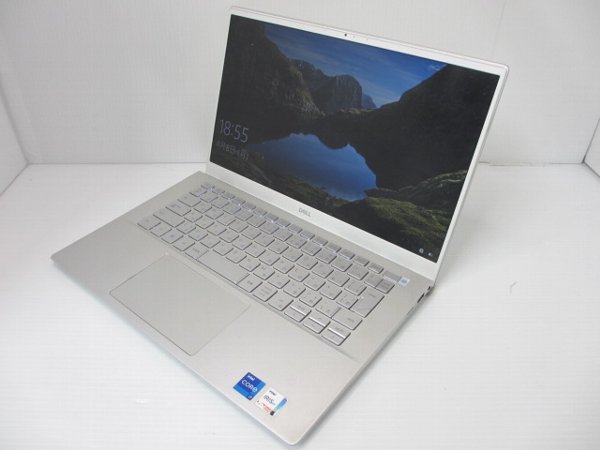

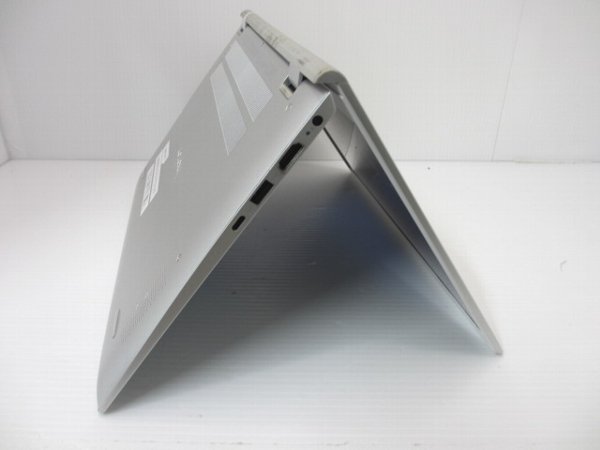

正常に開閉してスムーズに動作するか確認。取り外したケーブルなどが正常に動作することを確認
