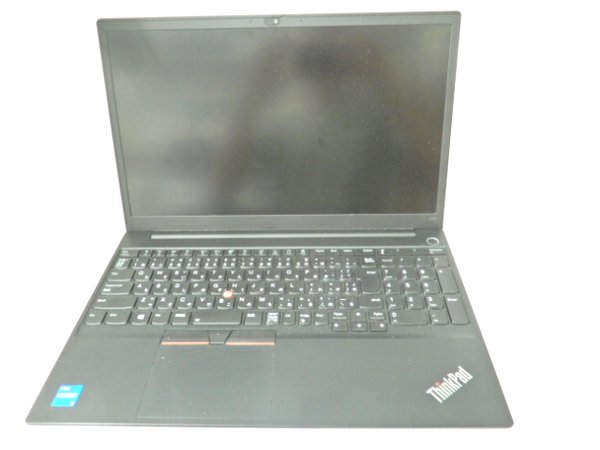

【　Lenovo E15の起動しない・Type-C・USB-Cコネクタ交換　】

E15の起動しない・Type-Cコネクタ交換の手順

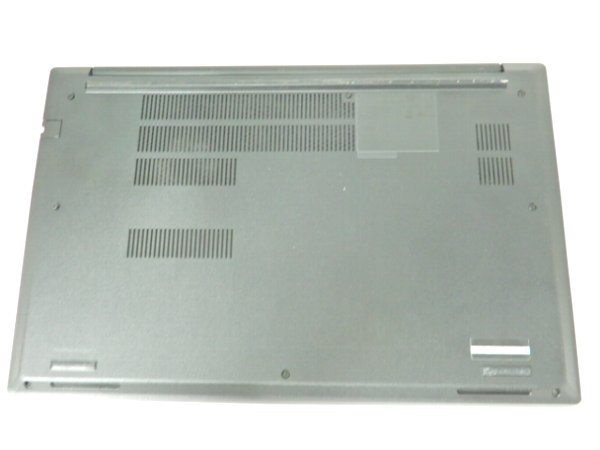

本体裏のネジ7本を取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

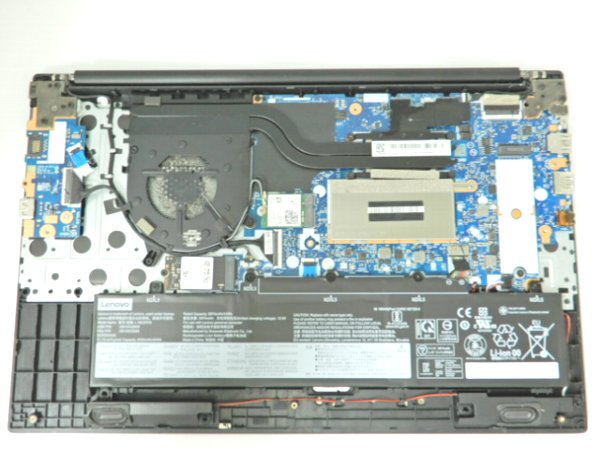

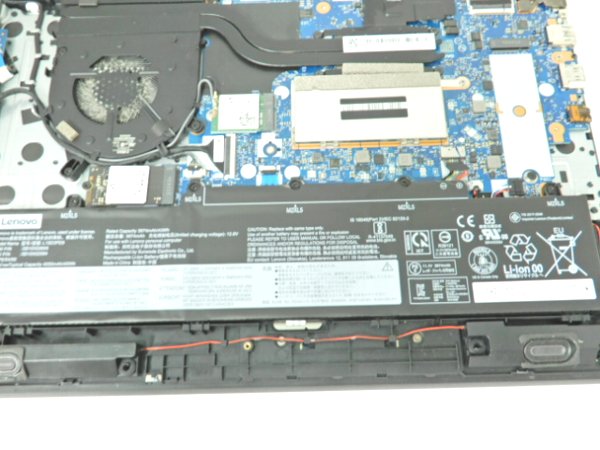

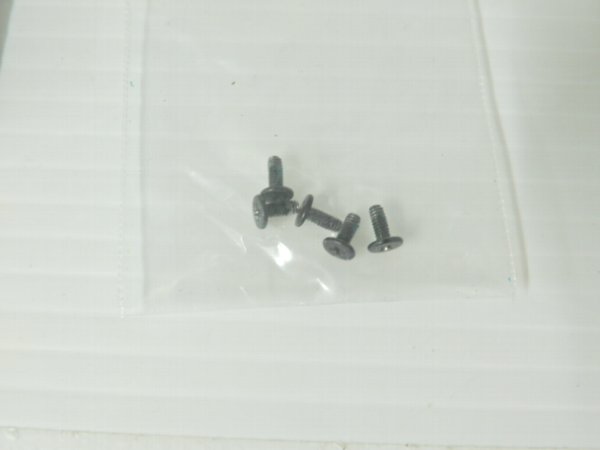

バッテリー固定ネジ5個を取り外し

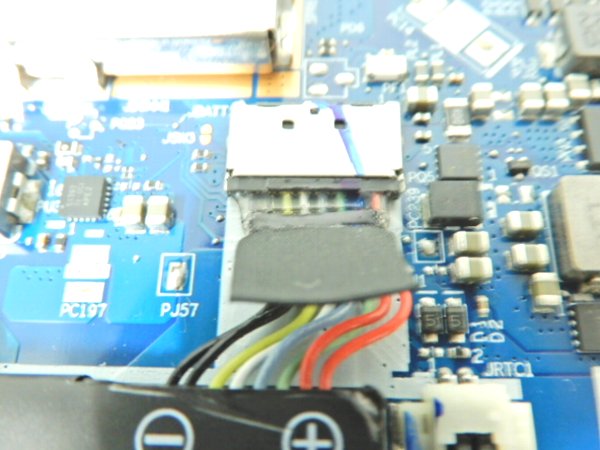

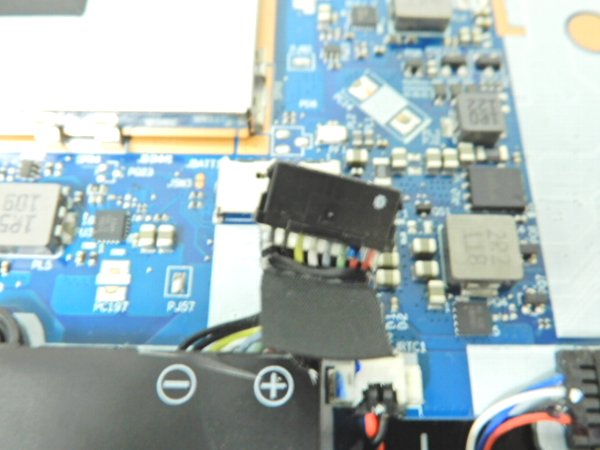

バッテリーコネクタを取り外し

バッテリー取り外し

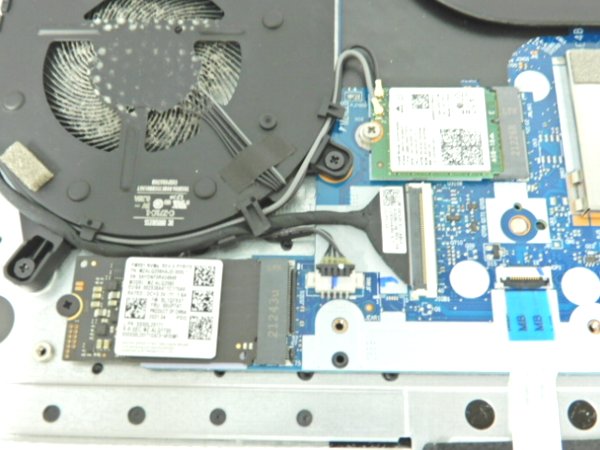

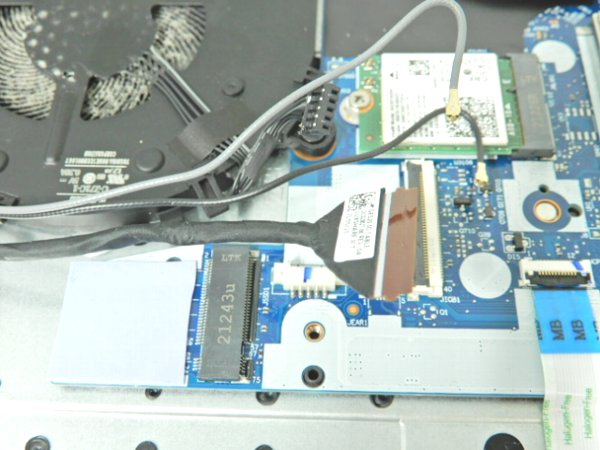

SSD・無線ケーブル・FANコネクタ・マザーボードケーブルを取り外し
＊無線ケーブルの黒ケーブルが無線カードの白に取り付けられている。配線色は逆

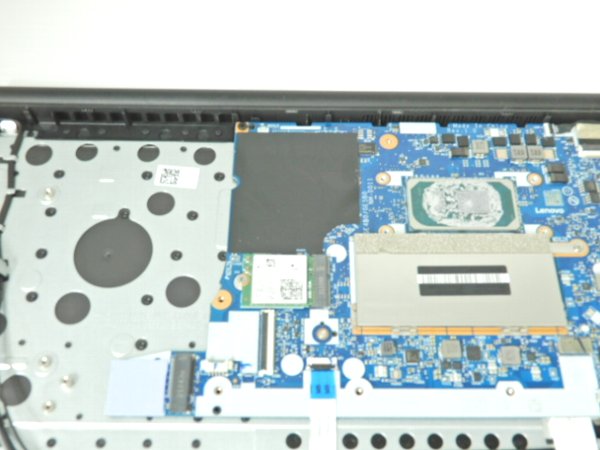

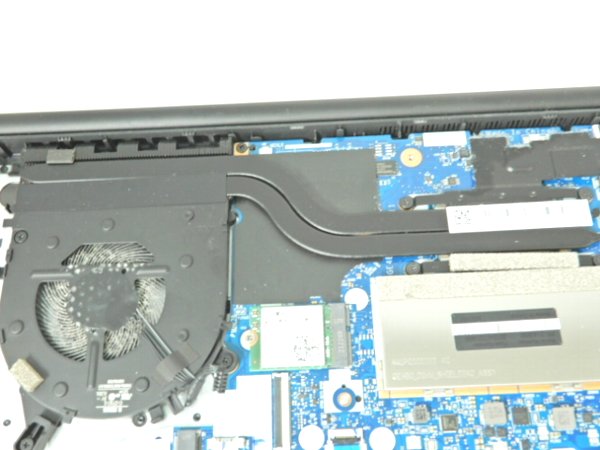

FANの固定ネジ3つ。ヒートシンク固定ネジ4つを取り外し

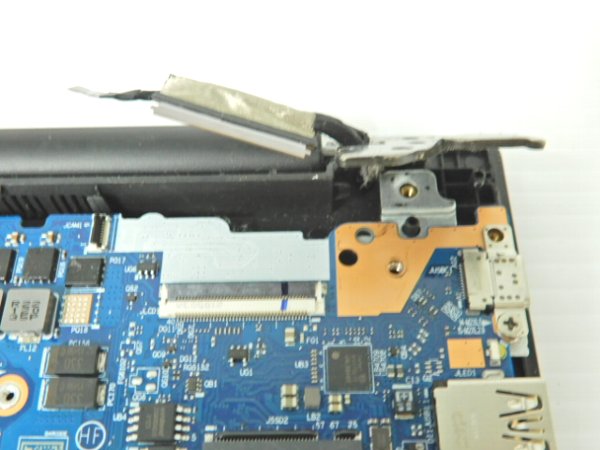

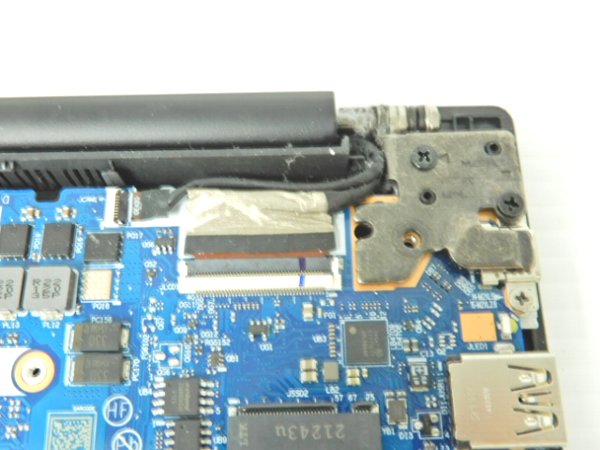

液晶パネルユニットを固定する右のネジ2つと液晶ケーブルを取り外し

ヒンジを上向きにする

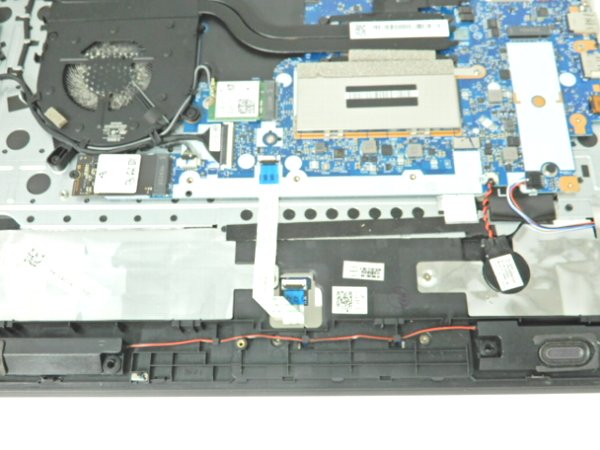

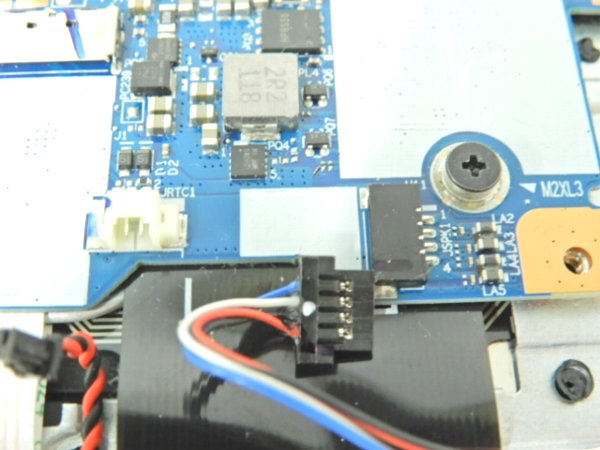

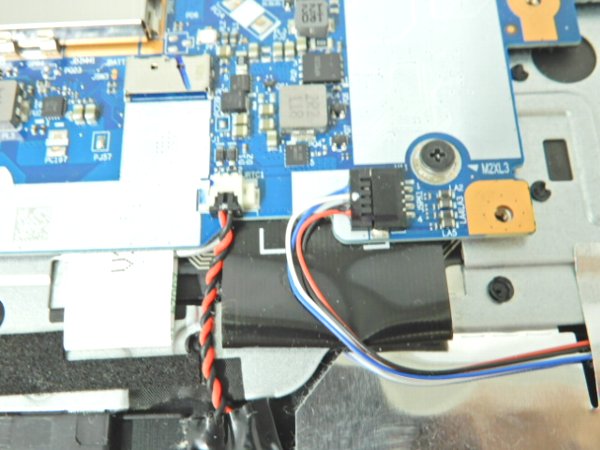

CMOS電池・スピーカーケーブルを取り外し

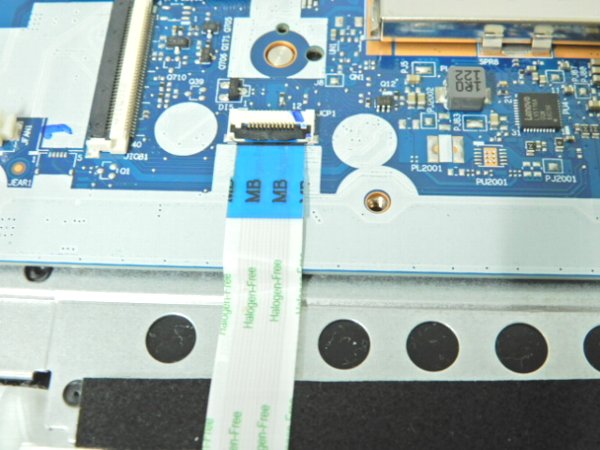

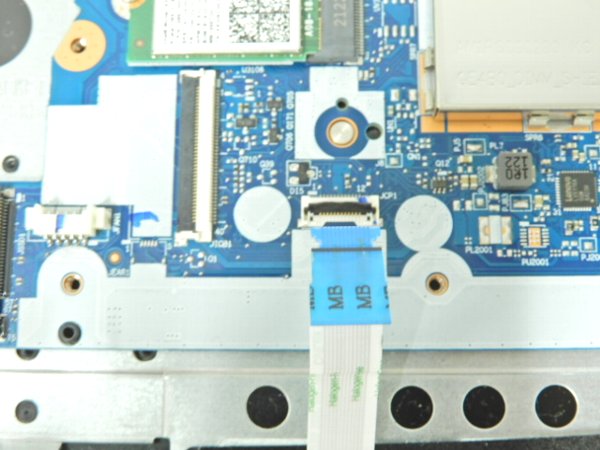

タッチパットケーブルを取り外し

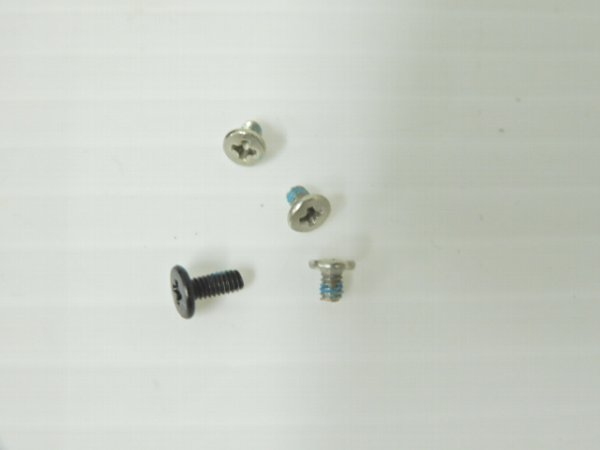

マザーボード固定のネジ4つを取り外し

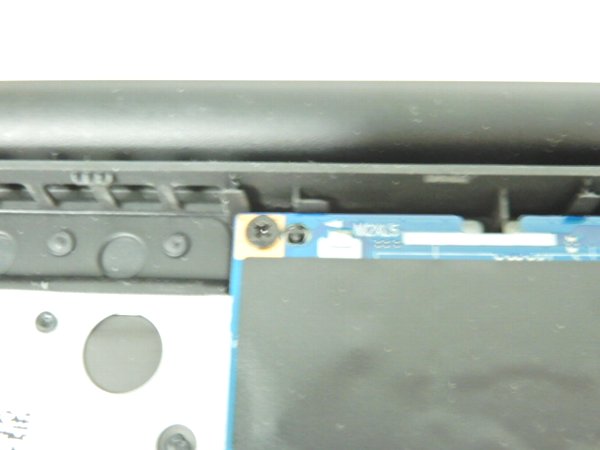

左上のネジは黒

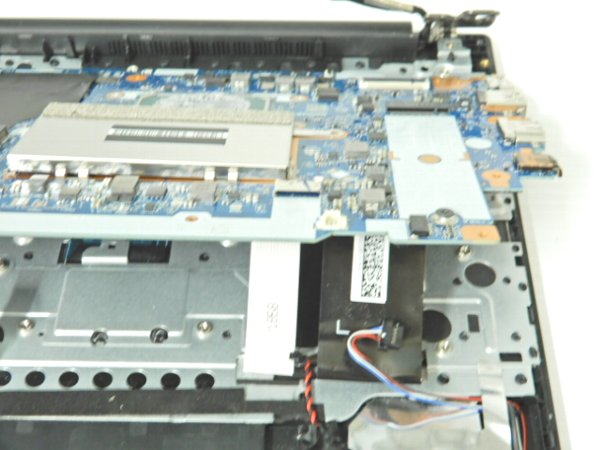

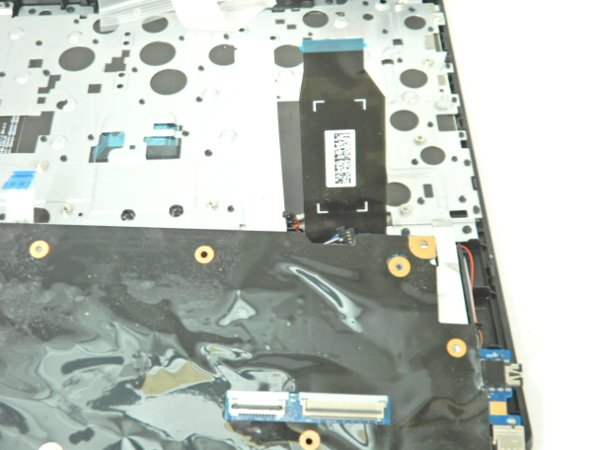

マザーボードを引き上げる

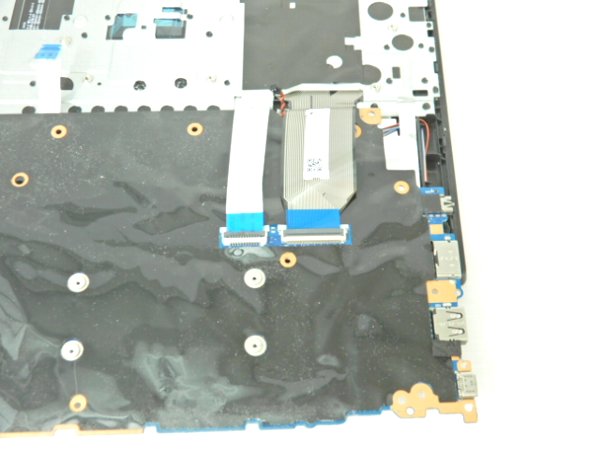

キーボード用ケーブル2つを取り外し

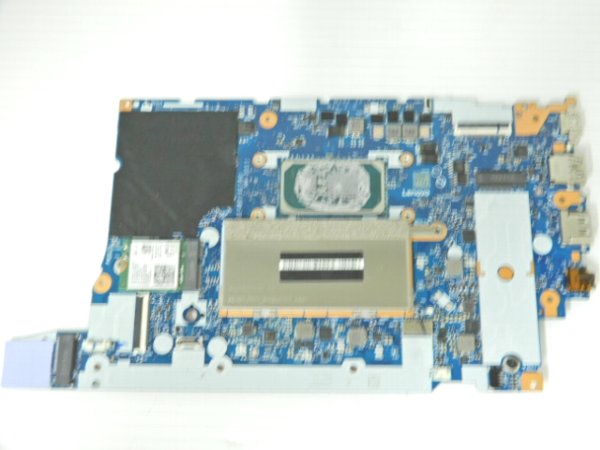

マザーボードを取り外し

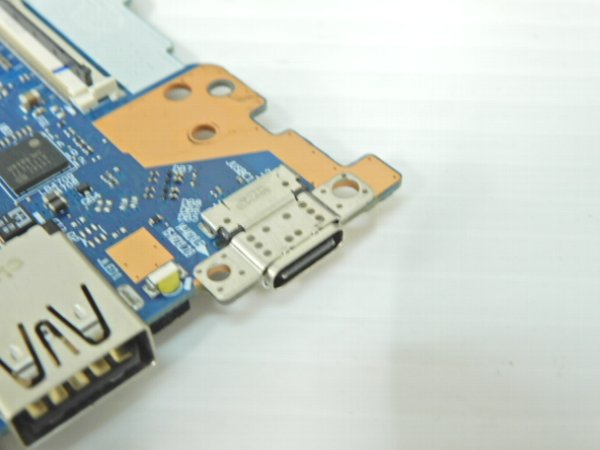

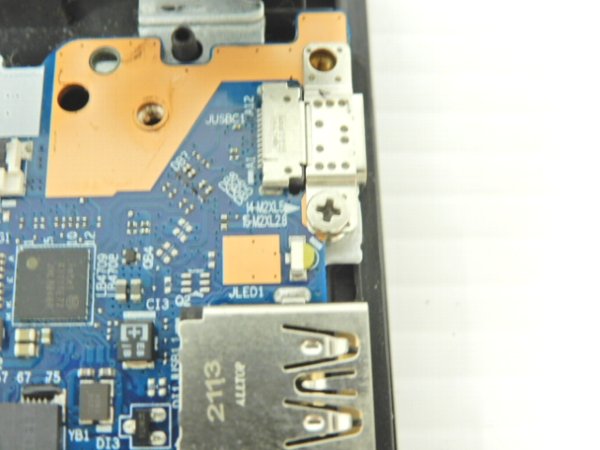

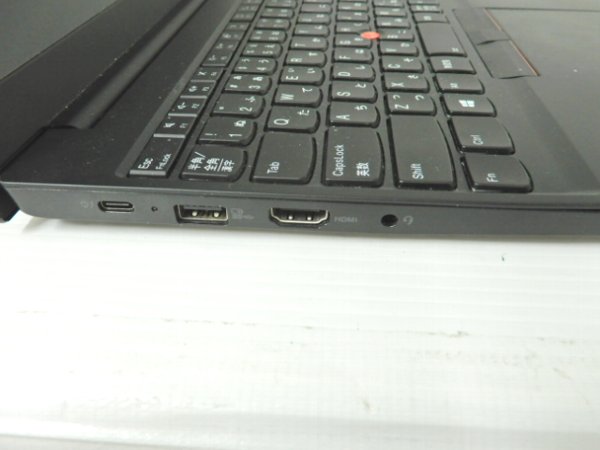

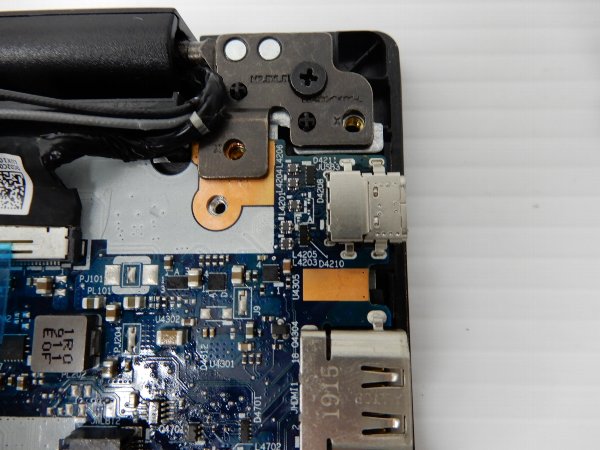

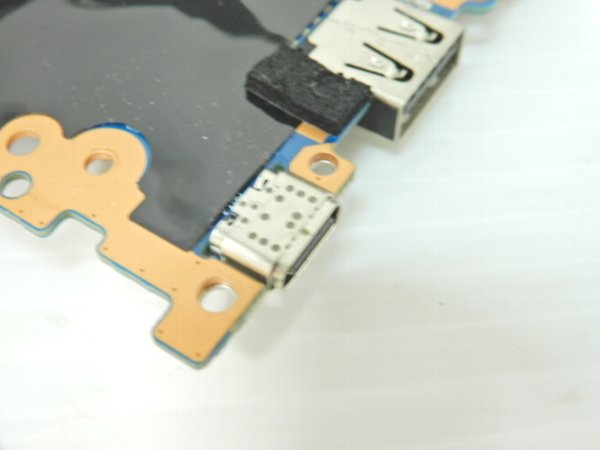

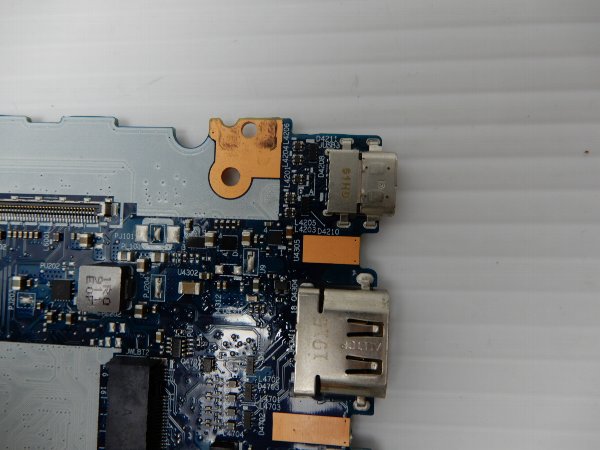

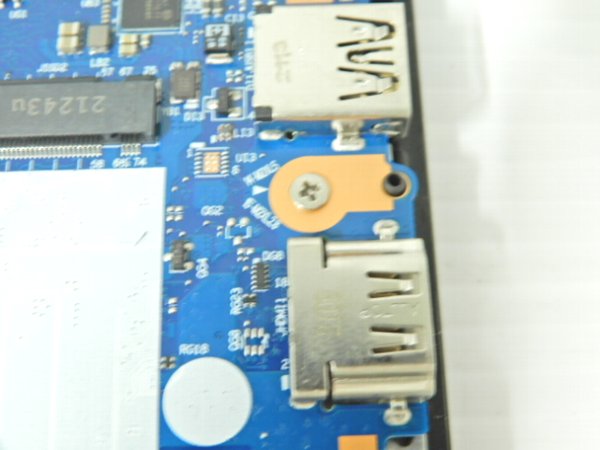

Type-Cコネクタの形状を確認

＊ここからType-Cコネクタの故障の修理と、マザーボード上のチップ故障の修理の方法に分かれます。

Type-Cコネクタ交換

コネクタの取り外し

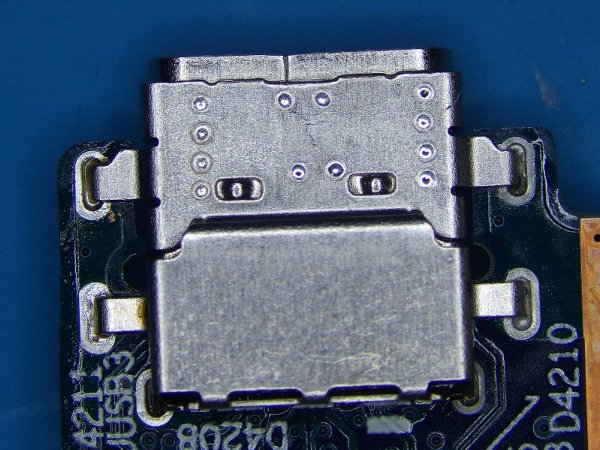

新しいType-Cコネクタと交換

マザーボードを組み立て

チップ交換

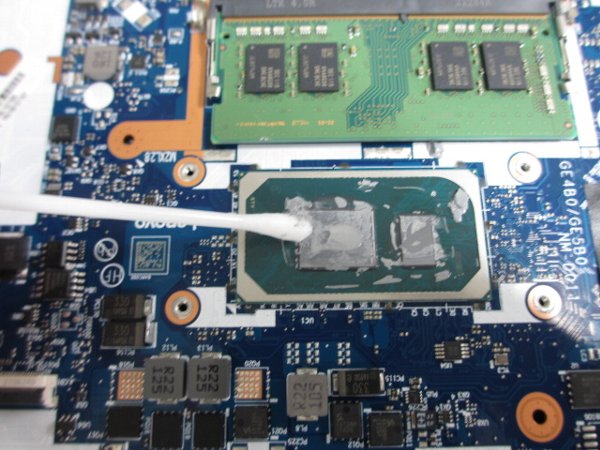

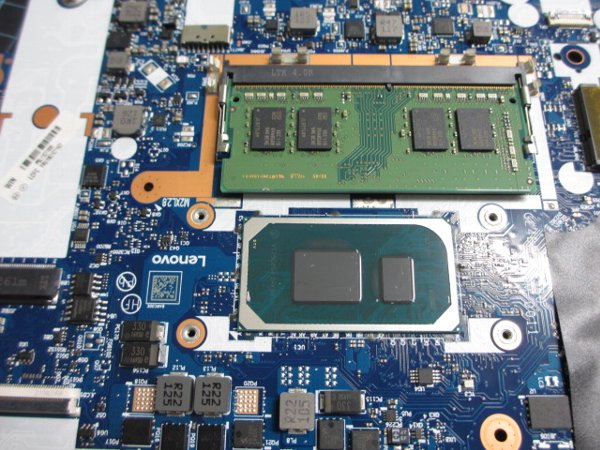

CPUグリスを除去。綿棒かキムワイプを使用。エタノールも使用

紙粉少ない部品拭き取りシート

キムワイプ￥165円（税込）

• 世界で愛されるベストセラー。研究室・実験室・工場・病院において愛用される産業用ワイパーです。CPUグリスのふき取り以外にも使えます。

Amazon165円

楽天市場165円

クリーニング用エタノール

健栄製薬 無水エタノールIP 400ml(掃除)￥1,470円（税込）

• 無水エタノールは水分を含まないため、電子機器の清掃や接点の洗浄に適しています。

Amazon1,470円

楽天市場1,155円

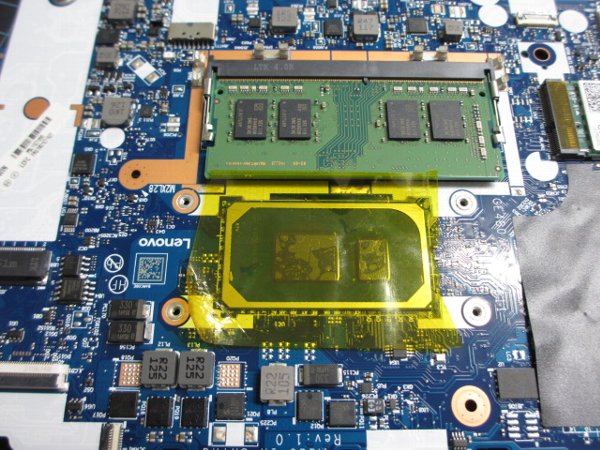

CPUにテープを貼って保護します。

絶縁耐熱テープ

テープ幅60mm絶縁耐熱テープ￥1,791円（税込）

• CPUはちょっとした傷をつけてしまうと起動できなくなります。作業ミスを防止のために必須です。

Amazon1,791円

楽天市場1,800円

テープ幅10mm￥499円（税込）

• 60mmのテープは金額が高くなります。幅の狭いテープを組み合わせて張り付けてもOK

Amazon499円

楽天市場498円

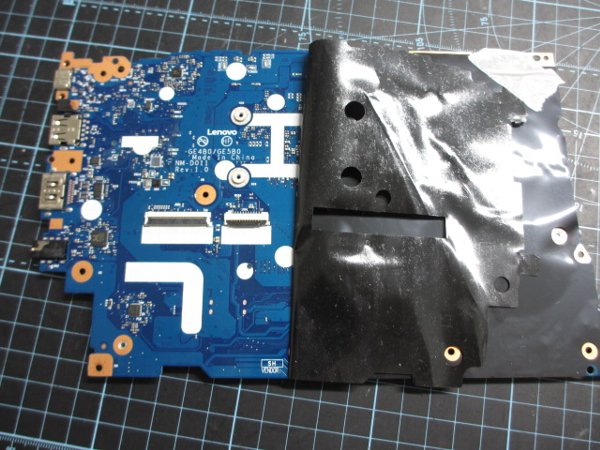

マザーボード裏面を確認

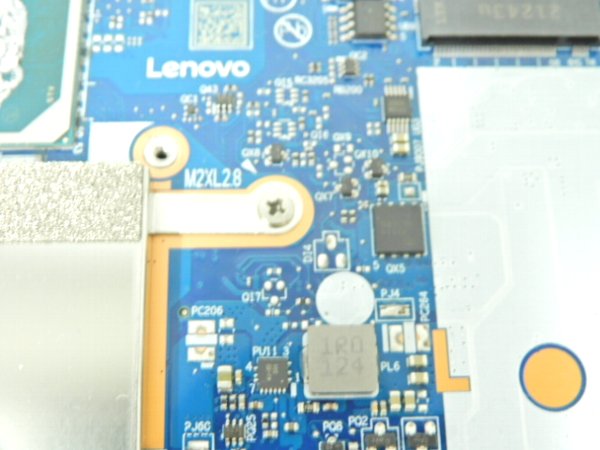

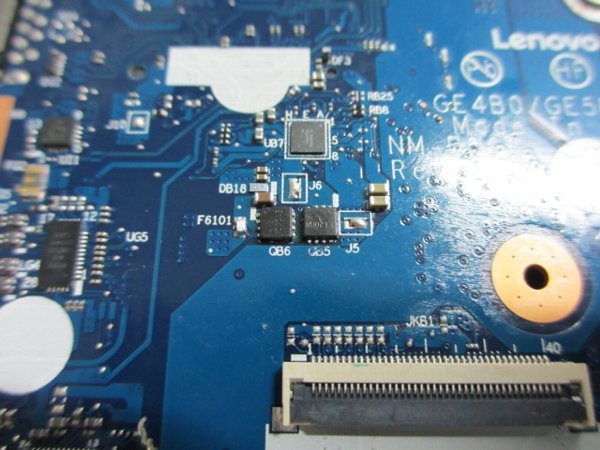

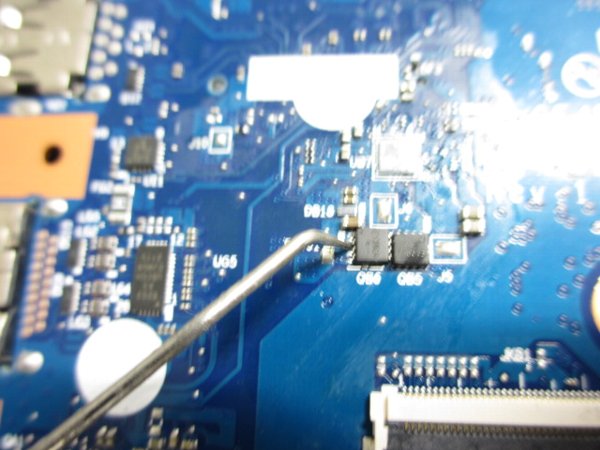

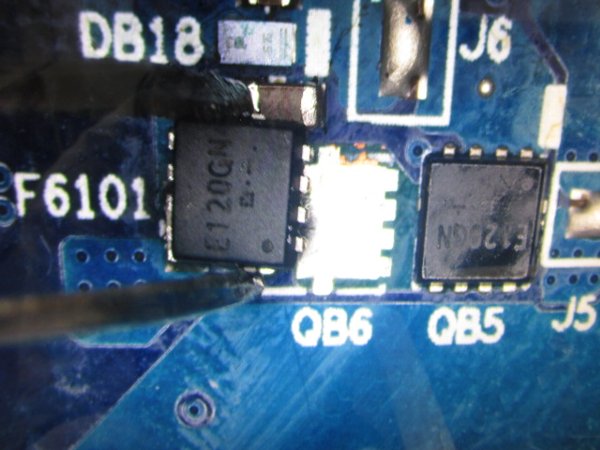

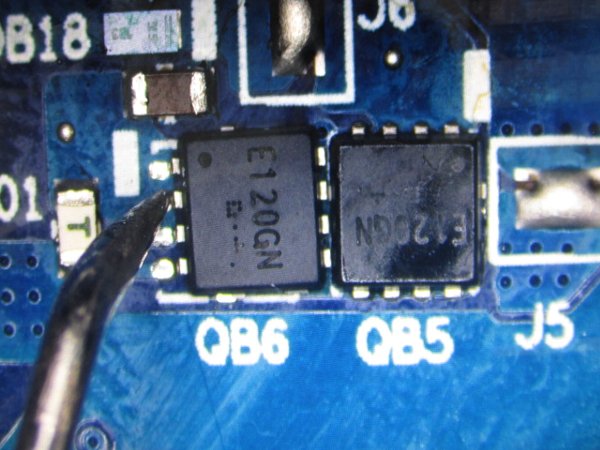

モスフェットを確認

＊MOSFET（モスフェット）とは電子チップであるトランジスタの一種。CPUやGPUが使用する電力を調整する部品です）

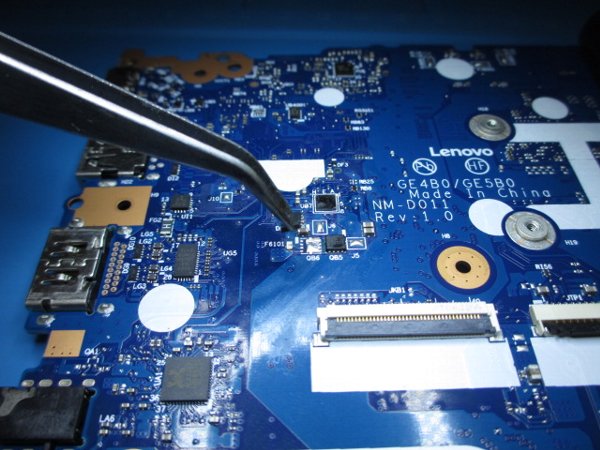

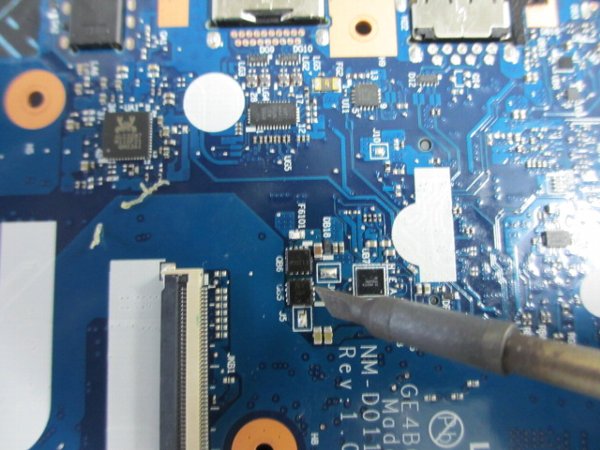

ピンセットなどでぐらつきがあれば故障です。はんだの接着不良により、このモスフェットが外れかかるのがこのモデルの故障で多いです。

ピンセット

VETUS アイラッシュツイザー ST-15￥2,470円（税込）

• 小さな部品の位置調整や取り扱いに便利です。滑りにくく先端が細いものが理想で、静電気対策済みを使うことで電子部品の破損や静電気による故障を防止します。

Amazon2,470円

楽天市場980円

ステンレスプローブ

ホーザン(HOZAN) ステンレスプローブ￥675円（税込）

• Type-Cコネクタの位置調整や通電テストに使用。耐久性が高く細かい操作が可能ですが、圧力をかけすぎず、基板や部品の損傷を防ぐことが重要です。

Amazon675円

楽天市場588円~

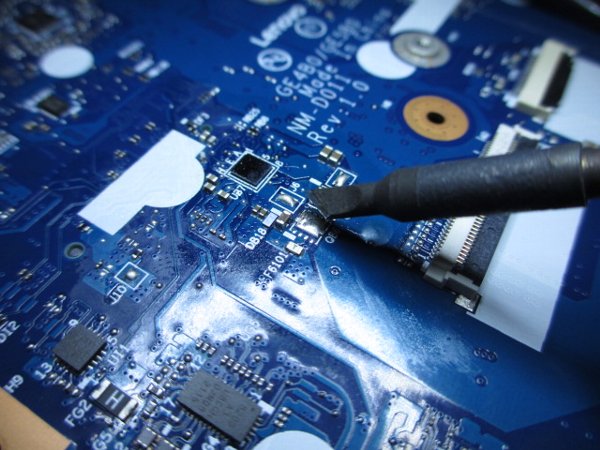

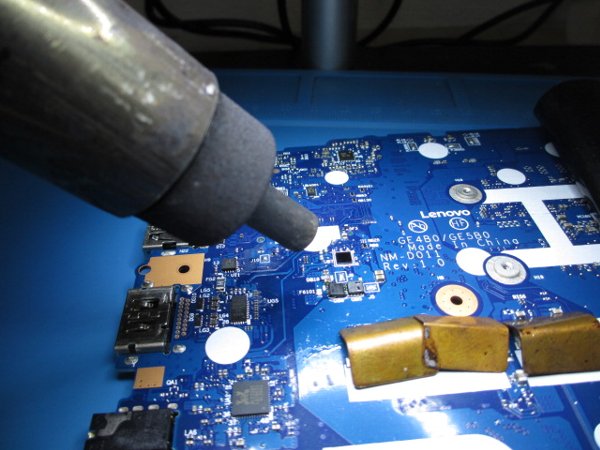

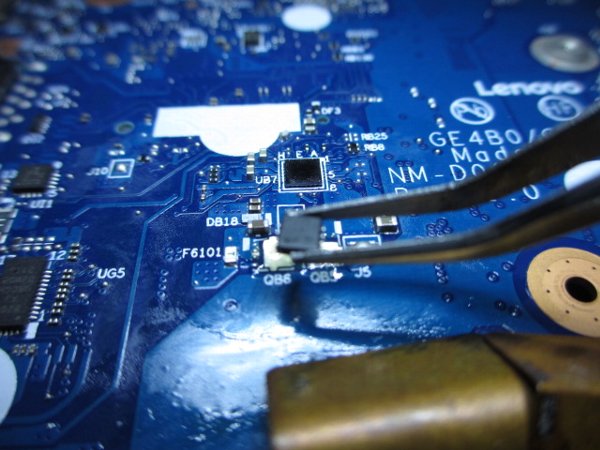

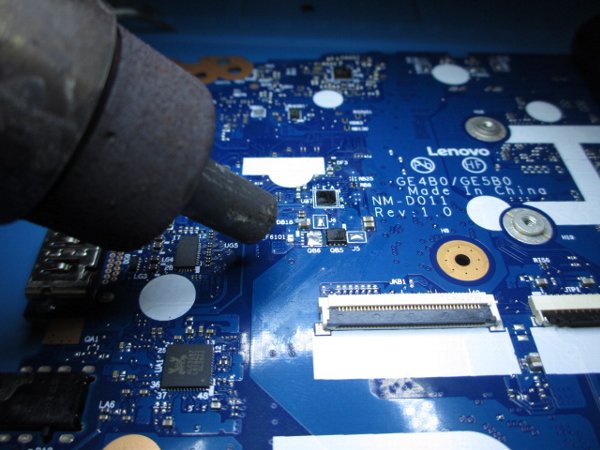

ヒートガンを使用して基板から分離

NO4 ホットエアガン　リワークステーション

ST-862D￥34,000円（税込）

• 部品の取り外しや取り付けに使用します。風量と温度の細かい調整が可能で、特にType-Cコネクタのピンや基板上の他の繊細な部品を傷めずに作業を行うために重要です。ノズルが精密で多様なサイズが付属しているものが理想で、基板や部品への過熱を防ぐため、距離と温度に注意して操作します。

Amazon34,000円

eBay36,200円～

Aliexpress24,186円

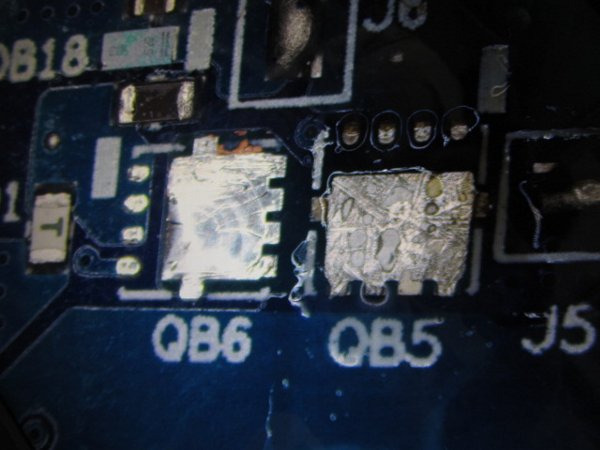

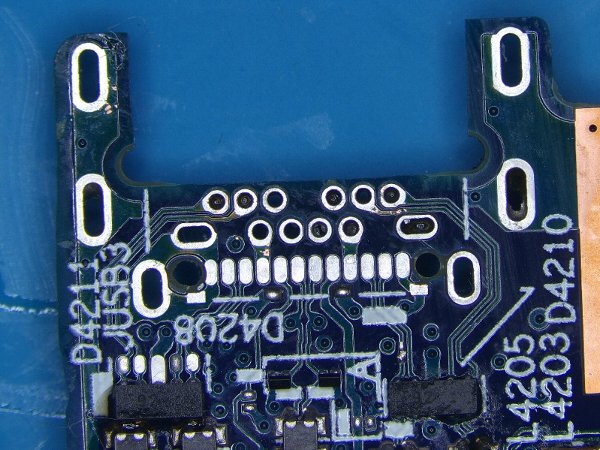

残っているはんだを除去。再取り付け時にはきれいな状態にする必要があります。

NO12 ハンダ吸い取り器

簡易はんだ吸取具 吸入量12cc ガード付き 18G￥1,584円（税込）

• 不要なはんだを効率よく除去します。吸引力が強く、コネクタ交換作業で多くのはんだを素早く吸い取れます。はんだが固まる前に即座に吸い取ることで、効率的に除去が可能です。

Amazon1,584円

楽天市場1,999円~

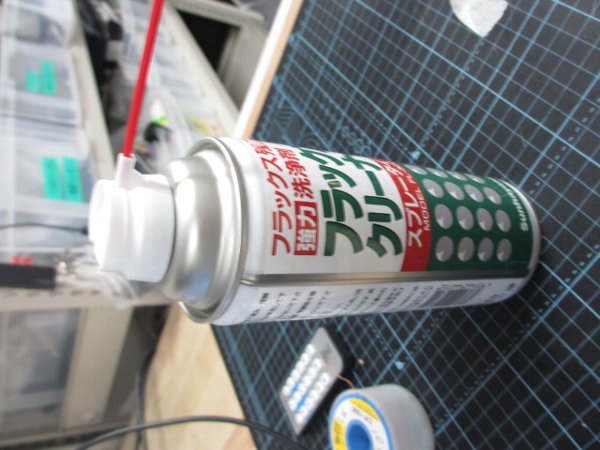

★フラックスクリーナーを添付

NO6 フラックスクリーナー

サンハヤトフラックスクリーナー 420ml FL-300￥1,350円（税込）

• はんだ付け後の基板に残ったフラックスを除去し、DCジャックやType-Cコネクタ周りを清潔に保ちます。接触不良や腐食防止に役立ち、作業後は乾燥させ回路への影響を最小限に抑えます。

Amazon1,350円

楽天市場1,500円~

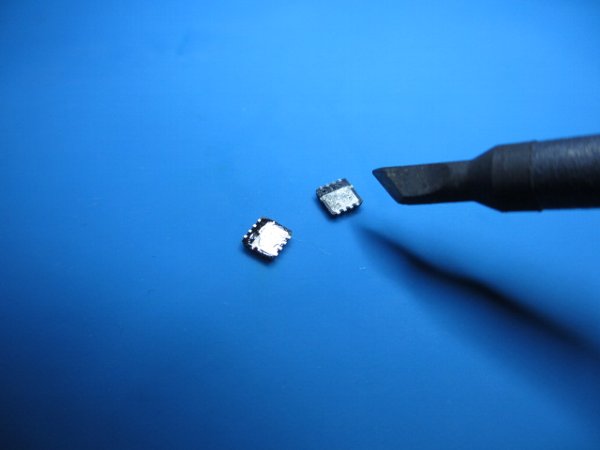

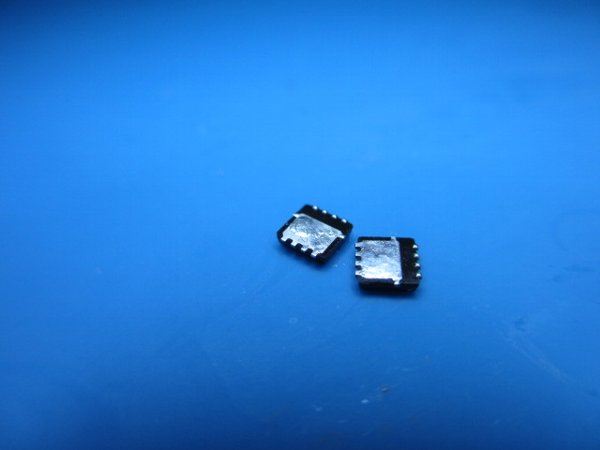

★2つ取り外し

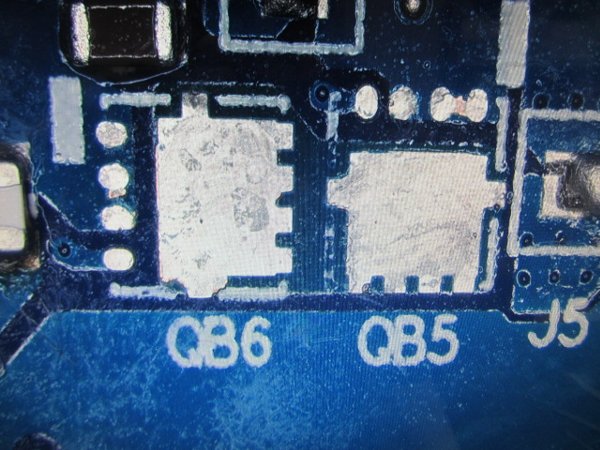

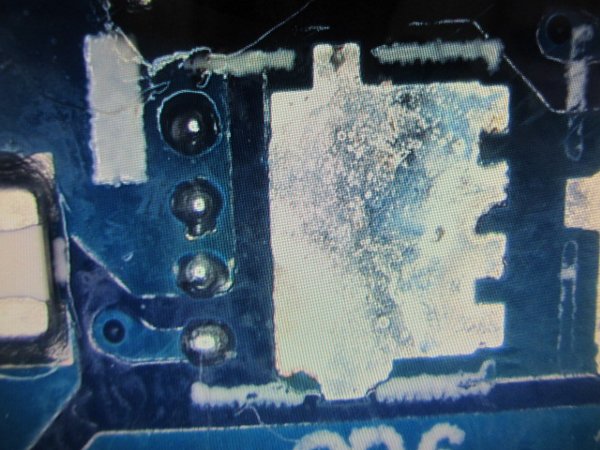

★クリーニング

★交換用のチップを取付。もしくは再はんだ

逆の手順で組み立て

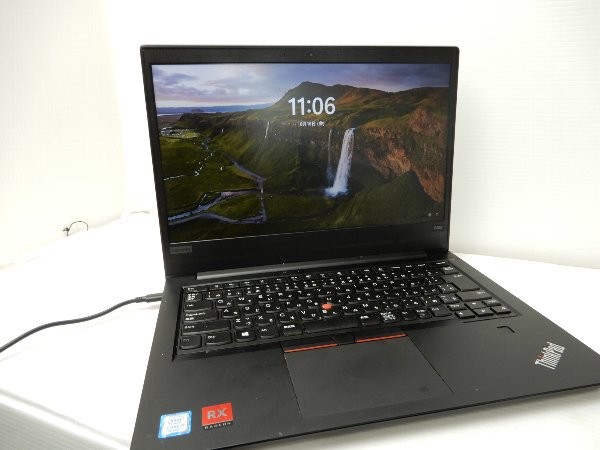

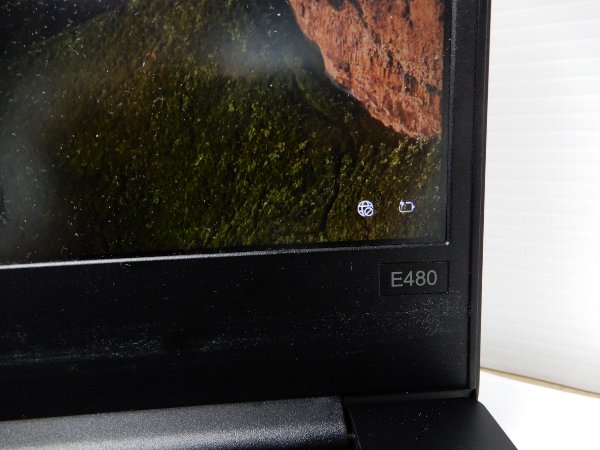

アダプタ接続で起動・充電がされることを確認
