StepDELL G3 15 3500 3590 液晶カバーヒンジ外装破損 複数事例あり
DellのG3のモデルは、構造的にカバーが弱いモデルです。
多くの方が、意識せずにどちらか片方の液晶カバーをつかんだ状態で開閉しています。
その結果、片方のヒンジに力が積み重なって破損することが多いです。
このモデルのヒンジが故障する原因は以下の3つです。
・ヒンジ固定する液晶カバーのネジ受けが割れやすい
・ヒンジ動作が固くなっている
・取付ネジが小さい
多数の修理事例があります。
同じ構造のモデル一覧
G3 15 3590
事例1 故障の内容

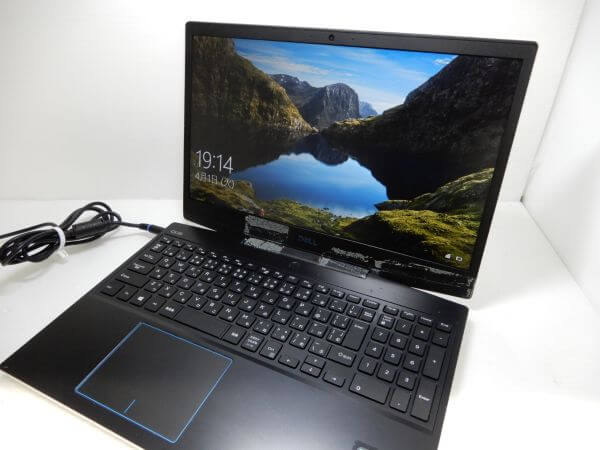

カバーが破損しています。モデルはG3 15 3500
隙間が開いている状態
修理作業と故障原因
内部を確認すると天窓カバー 内のヒンジ右側と右上耳ネジ受けが破損していました。
またヒンジのネジも欠品（破損した後に隙間から落ちたと推測）しています。
左側は正常
すでに欠損・欠品している破片が多いため補修しても再発してしまう可能性が高いと判断。
カバーごと交換します。
修理完了
隙間も残らず、正常に開閉できるように回復できました。
側面から見た状態。
事例2 故障の内容

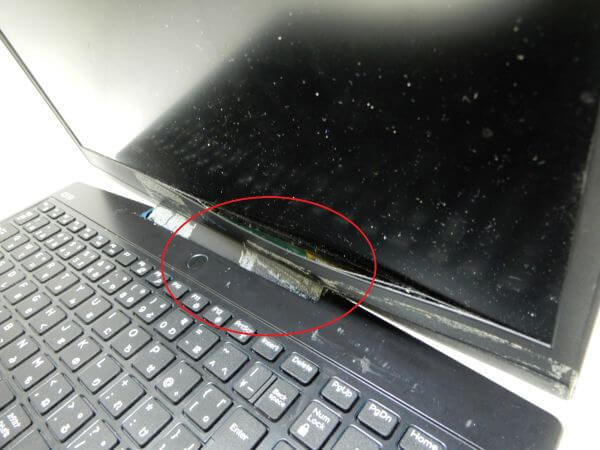

開閉部分にズレがある。フタが斜めに閉まります。また左のカバーの内部も破損している状態です。モデルはG3 15 3590

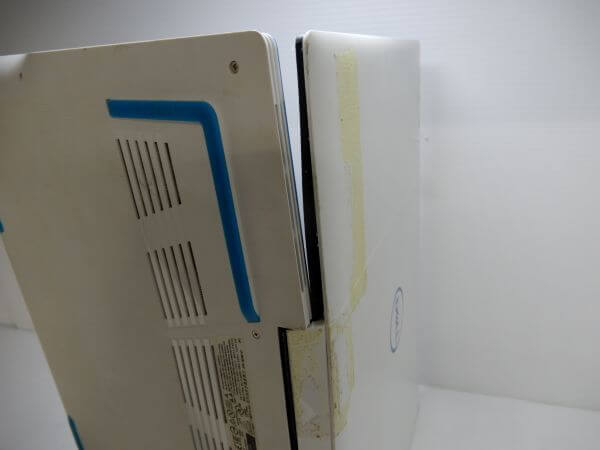

ヒンジ破損 ヒンジは中央に固まっているタイプ。 左側が破損。 隙間が空いています。開閉自体は可能。
右は正常です。
修理作業と故障原因

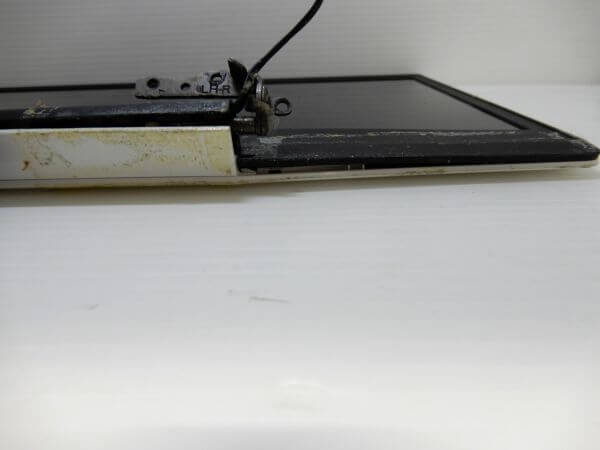

左側はねじが完全に取れていました。

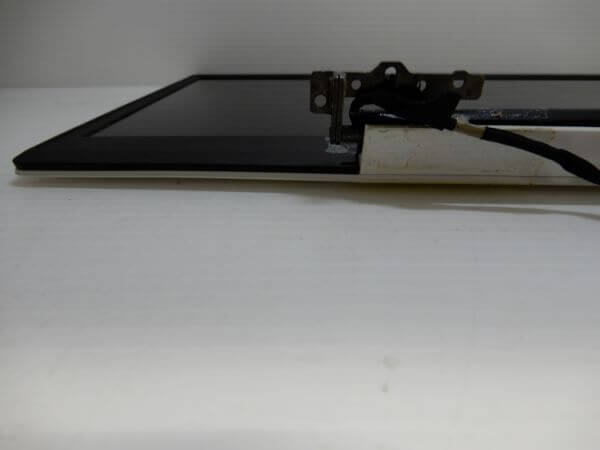

右側も確認。
取付用のねじ5つ中、2つはなくなっています。隙間から落ちたと推測します。
左右ともに破損しています。修理できなくないが開閉を続けると再発リスクがあると判断。

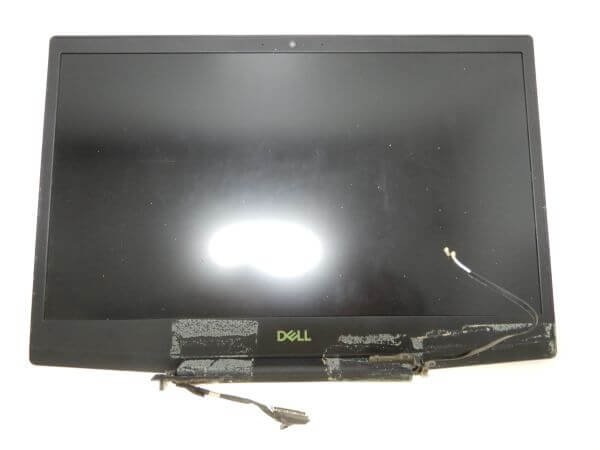

部品の交換を実施します。完全に液晶ユニットを取り外し

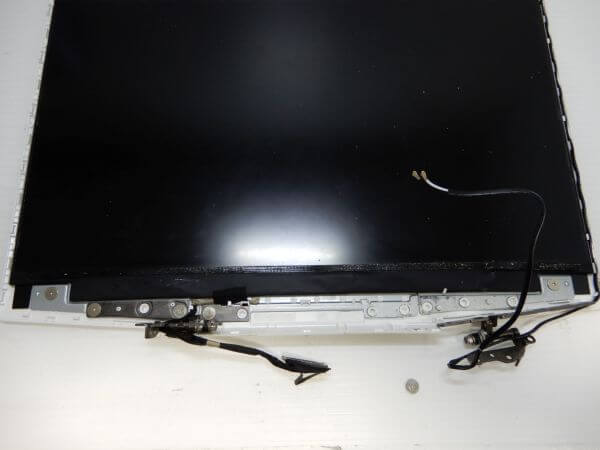

新品部品と交換。
交換後、同じような故障にならないようにロックタイト（ネジ固定の液体）を添付
無線ケーブル、LCDケーブル、カメラなどを取り外しているためテストを実施
修理完了

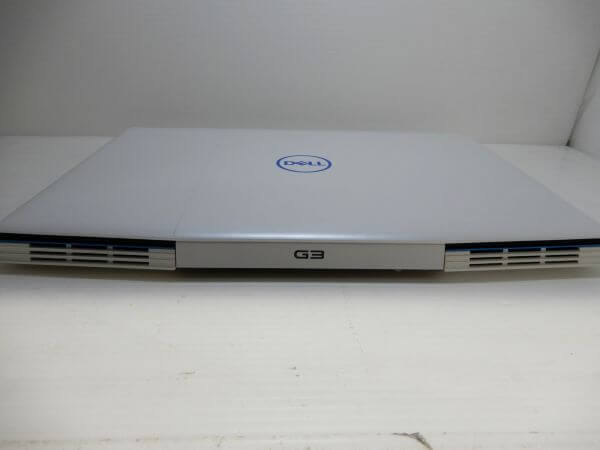

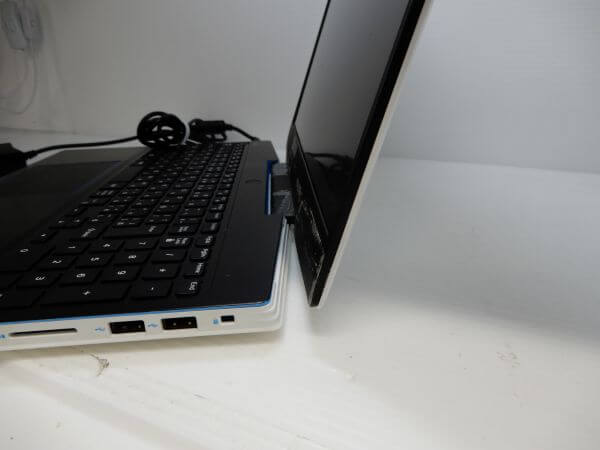

左右ともに隙間なく、スムーズに開閉できるように回復しています。
事例3 故障の内容
外装の破損 ベゼルと液晶カバーの間に隙間が出来ている。 開くと気にバキバキなる。 ヒンジが硬い状態です。モデルはDell G3 15 3590
液晶側ネジ受け割れている、分解して確認すると左のネジ受けが全て破損しています。
修理作業と故障原因
今回のケースは補修しても再発する可能性が高いと判断。カバーを交換します。
上が故障した液晶カバー。下が新しいカバー。
修理完了
スムーズに開閉できるようになりました。
ヒンジ故障は、DELLでメーカー修理の場合、50,000円程度が概算です。
https://www.dell.com/ja-jp/lp/solution-station-computers-jp
＊過去に類似故障にて、お問い合わせいただいたお客様からの情報
弊社では破損個所のみを交換するため安価に修理が可能です。
メーカーよりも安心感・信頼感は劣りますが弊社の方が納期も短く、安価となります。
メーカー・他社との違い
メーカーの場合はユニット交換。
一般的な修理店の場合、ボルトでカバーを貫通させるなど部分補修の対応になることが多いです。
メーカー・他社と比較しても、破損が再発しないように万全な対策を行っております。
１．補修で着ない場合は、カバーを交換
元の状態に戻することが可能です。
２．ネジ受けのカバーに接着剤を添付して補強
部品の構造上、ネジ受けの製造がよくないケースがあります。
破損しないように新品の状態から接着剤で補強します。
３．ヒンジの調整
ヒンジが破損する原因がヒンジが固くなっていることが原因であることが多いです。
（ヒンジが固い→カバーに余計な力が積み重なり破損）
左右のトルクを合わて緩めることで負荷を低減させます。
４．ネジ緩み防止剤の添付
ネジが緩んでしまい、がたつきから破損するケースも多いです。緩まないようにします。
５．取付ネジの交換
モデルによりネジが小さいことが破損の要因になっていることがあります。
カバー開閉時、ヒンジへの負荷が低減されるようにオリジナルのネジを使用せず別のネジに交換します。
・元のネジ（小さい）
↓
・修理後のネジ（大きいため負荷が分散）
弊社ではヒンジ修理のご依頼は多いです。
メーカーよりも信頼感・安心感は劣りますが安価で修理が可能です。お問い合わせください。
