【 Lenovo IdeaPad 5 15ARE05 14ALC05を分解・液晶パネル交換修理 】

同じ構造のモデル一覧


ideaPad 5-14ALC05
ideaPad 5-14ARE05
ideaPad 5-14IIL05
ideaPad 5-14ITL05

*IdeaPad 5 14ALC05(14インチモデル)とIdeaPad 5 15ARE05(15インチモデル)は、ほぼ形状が同じです。ここではIdeaPad 5 14ALC05のモデルを例に解説


その他モデルでも液晶画面のフレーム、本体裏カバーの形状が同じなら同じように交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認

Lenovo公式 メンテンスマニュアル

 PDF版
 LCD パネル/ヒンジの取り外し・交換動画

Lenovo IdeaPad 5 14ALC05の画面交換の手順


右側が割れています

【関連URL】
 液晶故障の事例と原因


本来裏カバーのネジ9個を取り外し


ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

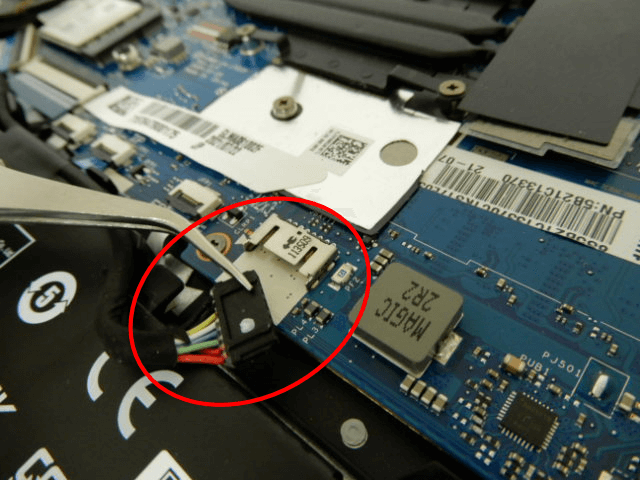

バッテリーのケーブルを外す
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


LCDのケーブルを外す


Wi-Fiのアンテナのケーブルを外す


左右のヒンジのネジを外す


液晶ユニットと本体を分離


液晶パネルの下カバーをスライドさせて取り外し


IdeaPad 5 14ALC05(14インチモデル)


IdeaPad 5 15ARE05(15インチモデル)

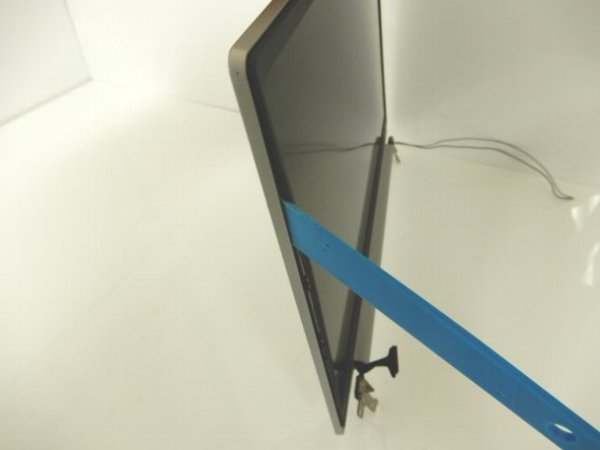

ヘラを使って左右にスライド。破損することなくカバーを外せます


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

LCDのフロントカバーを外す



LCDとヒンジ金具の隙間にテープが入っています。ピンセットで上に引き出す


パソコン修理用ピンセット

ホーザン HOZAN ツイーザー ステンレス製 P 881
【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送 ¥615円(税込)

  • ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。
Amazon615

テープが顔を出した状態


ゆっくりとテープを引っ張ります。
*切れやすいので注意。切れてしまうと分解が非常に困難になります。


びっくりするぐらい長く引っ張ります。


綺麗にテープが取れました


液晶パネルを取り外します


液晶ケーブルのロックを解除


新しい液晶パネルを準備

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


交換用液晶パネル

  • 14インチモデル。表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
Amazon10,500
楽天市場14,000円~


取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


絶縁テープで液晶ケーブルを貼り付け


OKなら逆の手順で取り付け。正常に表示されます。

このモデルの液晶交換修理


フォームからお問い合わせください。在庫確認や即日修理も可能です。
