即日持込対応 Ideapad S540-14API 14API 14IML液晶修理

Lenovo Ideapad S540-14APIの画面交換の手順

同じ構造のモデル一覧

S540-14API
S540-14IML
S540-14IWL

液晶フレーム、キーボード、カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶フレーム

液晶フレーム
WEBカメラとフレームが同じか確認

キーボード

キーボードの枠や電源ボタンを確認

カバー

本体裏カバー
ネジ位置とFANの排気口を確認

即日修理対応モデル

見積・来店予約フォームから入力ください。即日修理対応できます。

今すぐ持ち込み
来店予約フォームまずは無料で相談
見積依頼フォーム

Lenovo公式メンテンスマニュアル

　PDF版
　LCD パネル/ヒンジの取り外し・交換動画

Ideapad S540-14API（14.0インチ）の画面交換の手順

割れています

状態確認

本体裏の10個のネジを取り外し。+ドライバーではなく、星型ドライバーが必要

本体の裏カバー

バッテリーを外す

星型ドライバー（ノートパソコン用）

トルクスドライバー星型ドライバー T6 T8 T10Amazon自社発送　￥650円（税込）

ノートパソコンで星型のネジが使用されているのはApple、HP、ASUSです。通常、本体カバーとSSD取り付けに使用されることが多いです。精密さが要求される個所ではありません。星型ドライバーは他の機器での利用も限定的になります。最小限、最安値のもので問題ありません。1本だけピンポイントに買うのと、廉価版になるドライバーセットを買うのに金額もほとんど違いがありません。20本以上のドライバーセットはお得に見えますが、実際には9割が使用することがないためおすすめはできません。

Amazon650円

モノタロウ1190円

アスクル1378円

楽天市場1110円~

ヨドバシカメラ1510円

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

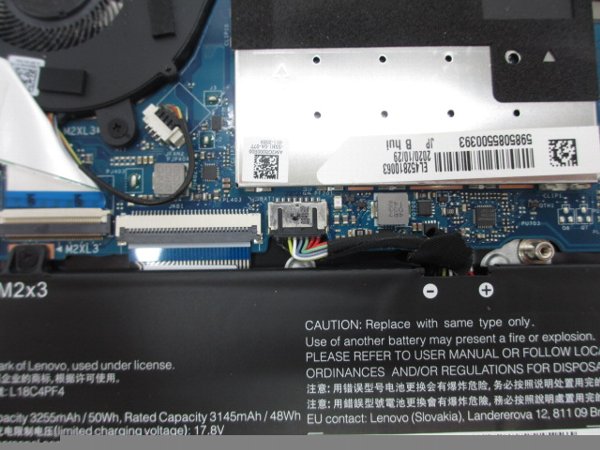

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

バッテリーを外す

WIFIカードのコネクタを外す

液晶ケーブルを外す

ヒンジ固定のネジを外して、ヒンジを上向きにする

左のヒンジ固定のネジを外して、ヒンジを上向きにする

本体部をスライドして液晶ユニットと本体を分離

液晶ユニットのカバーを横にスライドして取り外し

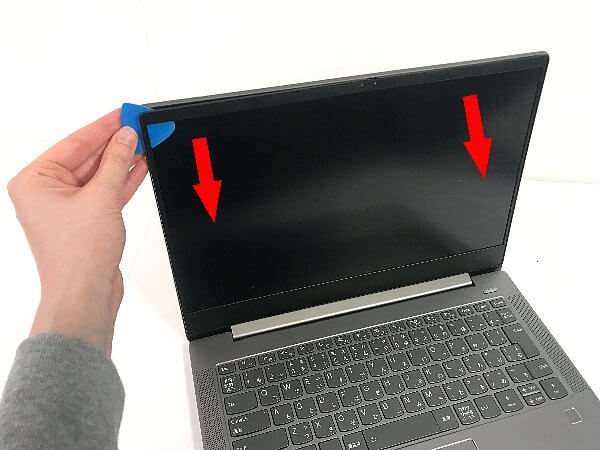

LCDフロントカバーの隙間にヘラを入れてベゼルを外す

LCDフロントカバーのベゼルを外す

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

LCDフロントカバーを取り外し

液晶パネルの左右の下から出ている両面テープをピンセットで引き出し。掴んだら指で真っ直ぐにテープを引く引き下げる

LCDの後ろに貼り付けるゴムテープを引く

パソコン修理用ピンセット

【HOZAN】先曲がりピンセットステンレス製 P-882Amazon自社発送　￥615円（税込）

ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

左右ともに実施。取り外した両面テープは再利用のため保管

液晶ケーブルを外す

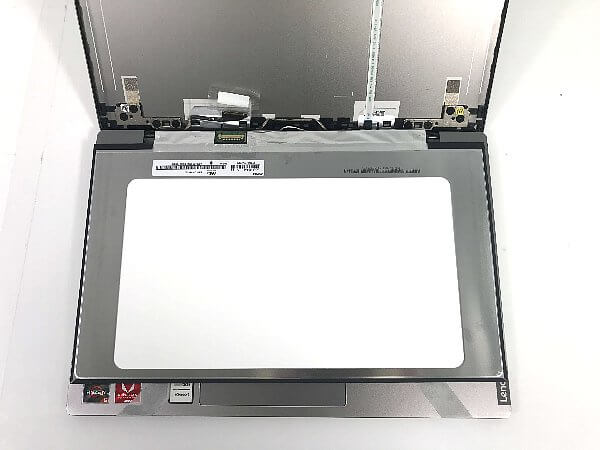

新しい液晶パネルに交換

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

S540-14API修理交換用の液晶パネル￥9,800円（税込）

S540はタッチパネルモデルとタッチ無しのモデルがあります。またS540以降の数字が「14」の場合は14.0インチモデル。「15」の場合は15.6インチモデルです。ここではタッチ無しのモデルを掲載。表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon9,800円

楽天市場13,800円~

Yahooショッピング12,500円~

逆の手順で取り付けます。完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

逆の手順で取り付ける
