【 東芝 RZ63/MS PRZ63MS-NHCを分解・液晶パネル交換修理 】

東芝 RZ63/MS PRZ63MS-NHCの画面交換の手順

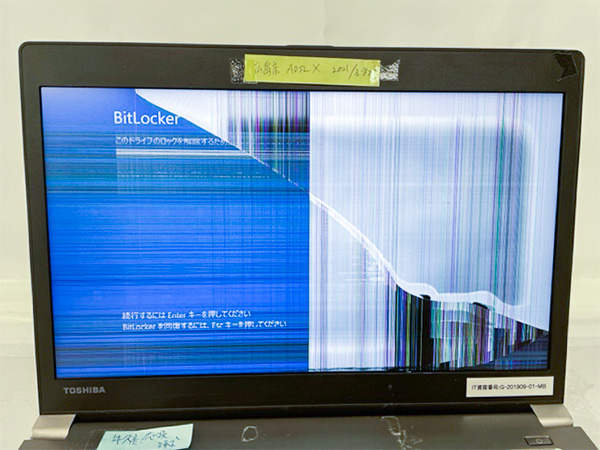

元液晶状態を確認

【関連URL】
 液晶故障の事例と原因

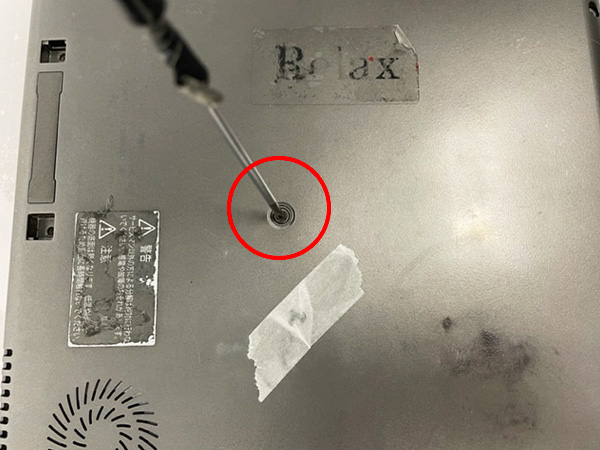

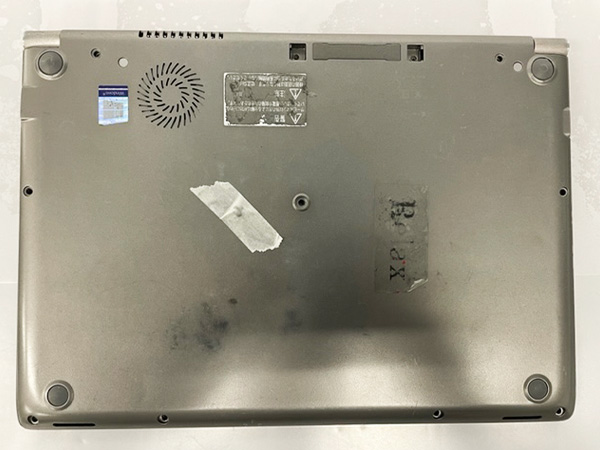

裏カバーのネジを取り出し


ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

ネジをすべて取り出した状態

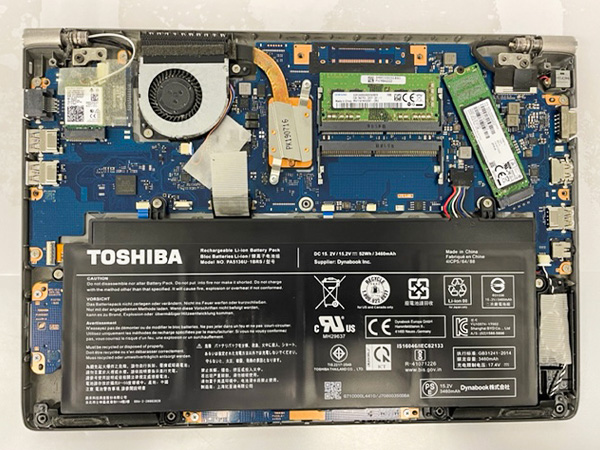

内部を確認

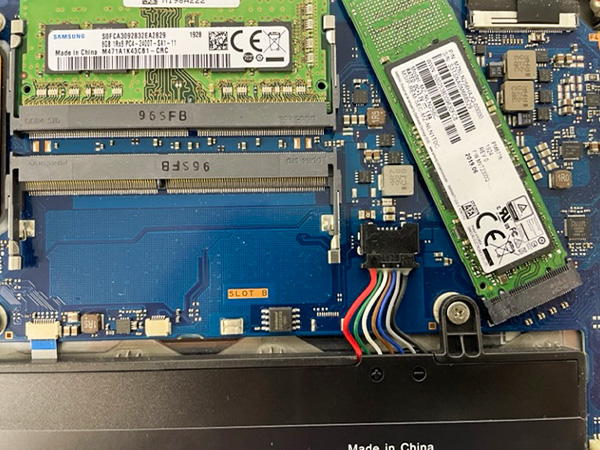

バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

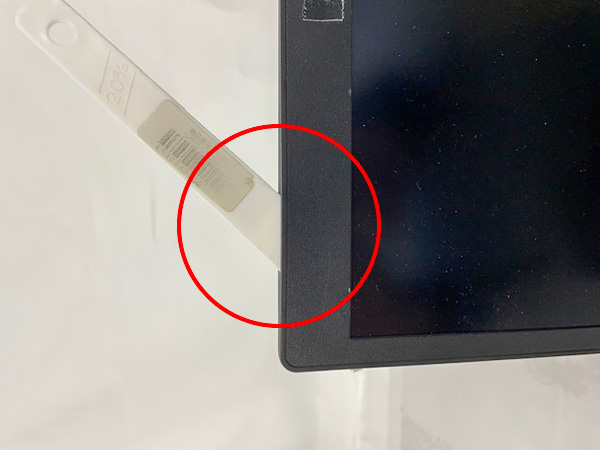

ベゼルの分解


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

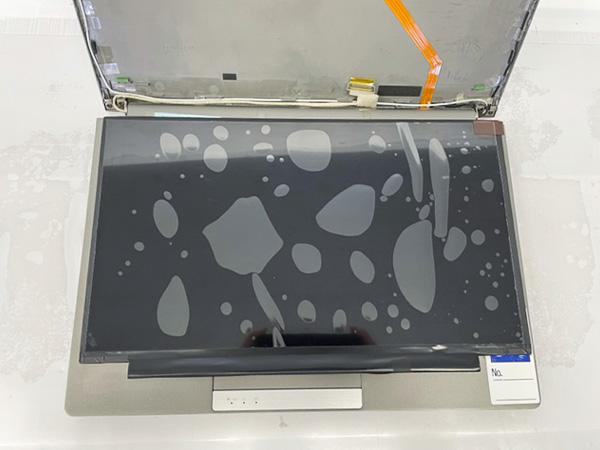

ベゼルを取り出した状態

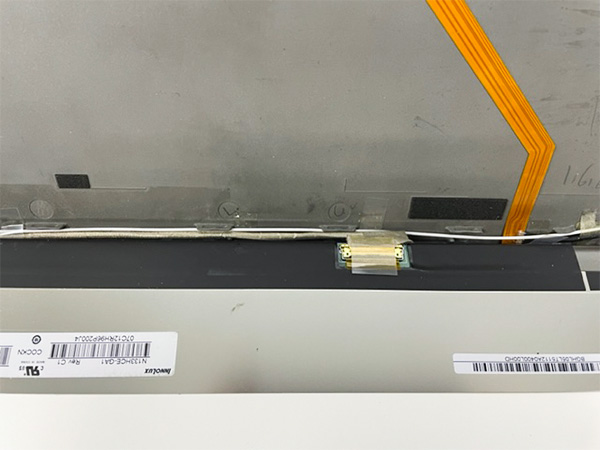

液晶ケーブルの分離


交換用液晶パネルの準備

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


液晶パネルを取り付けて元に戻す


取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

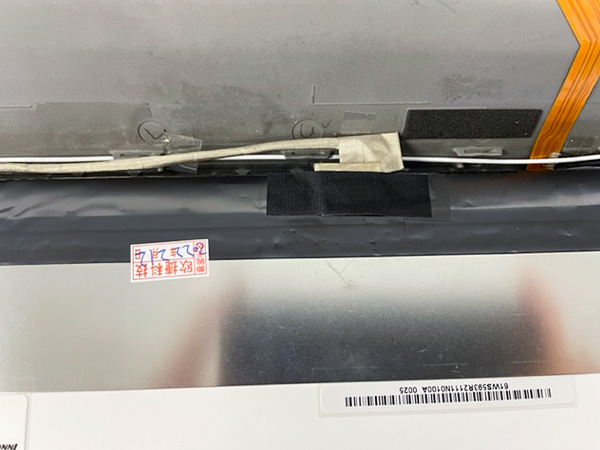

液晶コネクターの封印


パソコン用絶縁テープ

3M 難燃性ポリエステルテープ 1350黒 12mmX66m 1350FB 1
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

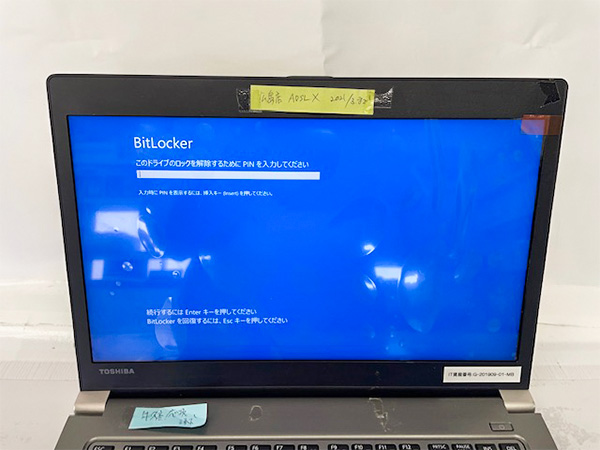

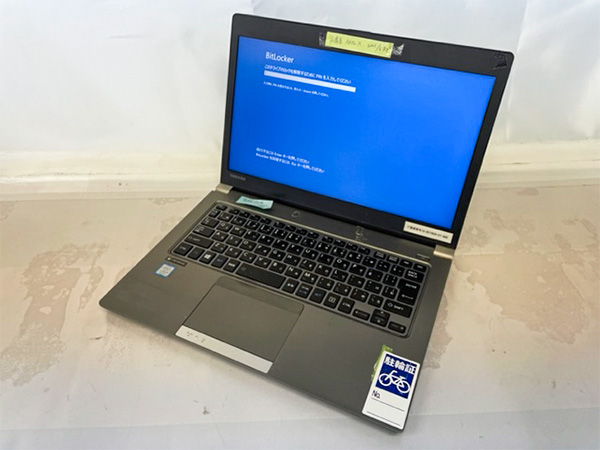

正常表示されました。液晶交換完了

このモデルの液晶交換修理


フォームからお問い合わせください。在庫確認や即日修理も可能です。
